NTN 23122EKMA41軸承代號說明
2
3
1
2
2
E
K
M
A
4
1
2：調心滾子軸承
3：寬度尺寸系列：3系列
1：外徑尺寸系列：1系列
22：內徑：110 mm
E：Ultage 品質
KM：錯誤代號，正確應為MK，K：錐孔，錐角 1:12，M：機加工黃銅保持架
A41：內部設計優化
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
1：
外徑尺寸系列：1系列
22：
內徑：110 mm
E：
Ultage 品質
KM：
錯誤代號，正確應為MK，K：錐孔，錐角 1:12，M：機加工黃銅保持架
A41：
內部設計優化
NTN 23122EKMA41軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| e | 0.28 |
| Y1 | 2.43 |
| Y2 | 3.61 |
| Y0 | 2.37 |
| 系列 | 231 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 錐角 | 1:12 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 23122EKMA41軸承尺寸規格
| 調心滾子軸承 - 圓錐孔 - 尺寸 | |
| d | 4.3307 in 110.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 2.2047 in 56.000 mm |
| d1 | 4.9213 in 125.000 mm |
| D1 | 6.3386 in 161.000 mm |
| r | 0.0787 in 2.000 mm |
| da min | 4.7638 in 121.000 mm |
| Da max | 6.6535 in 169.000 mm |
| ras max | 0.0787 in 2.000 mm |

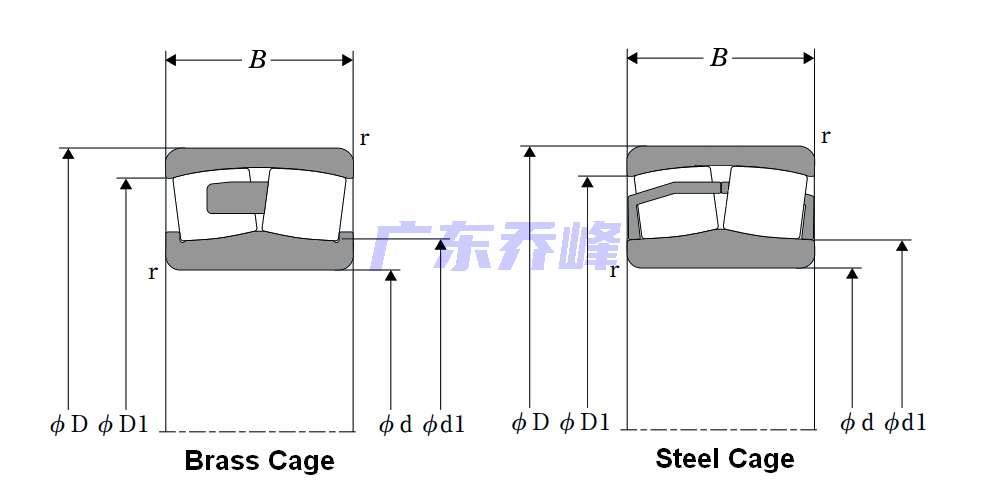

NTN 23122EKMA41軸承尺寸圖
