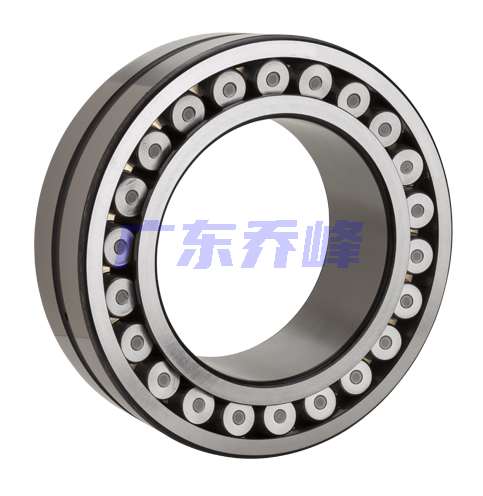

NTN 23096BL1D1軸承代號說明
2
3
0
9
6
B
L
1
D
1
2：調心滾子軸承
3：寬度尺寸系列：3系列
0：外徑尺寸系列：0系列
96：內徑：480 mm
B：一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
L1：機加工厚實黃銅保持架
D1：外圈潤滑油槽油孔
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
0：
外徑尺寸系列：0系列
96：
內徑：480 mm
B：
一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
L1：
機加工厚實黃銅保持架
D1：
外圈潤滑油槽油孔
NTN 23096BL1D1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 550轉/分鐘 |
| 極限轉速-脂潤滑 | 420轉/分鐘 |
| e | 0.23 |
| Y1 | 2.94 |
| Y2 | 4.38 |
| Y0 | 2.88 |
| 系列 | 230 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 1730000 lbf 7700000 N 7700.00 kN |
| 基本額定動載荷 | 820000 lbf 3650000 N 3650.00 kN |
| 附件 | 開式 |
| 重量 | 478.403 lb 217.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 23096BL1D1軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，230系列 - 尺寸 | |
| d | 18.8976 in 480.000 mm |
| D | 27.5591 in 700.000 mm |
| B | 6.4961 in 165.000 mm |
| r | 0.2362 in 6.000 mm |
| W0 | 0.7874 in 20.000 mm |
| d0 | 0.6299 in 16.000 mm |
| da min | 20.0000 in 508.000 mm |
| Da max | 26.4567 in 672.000 mm |
| ras max | 0.1969 in 5.000 mm |

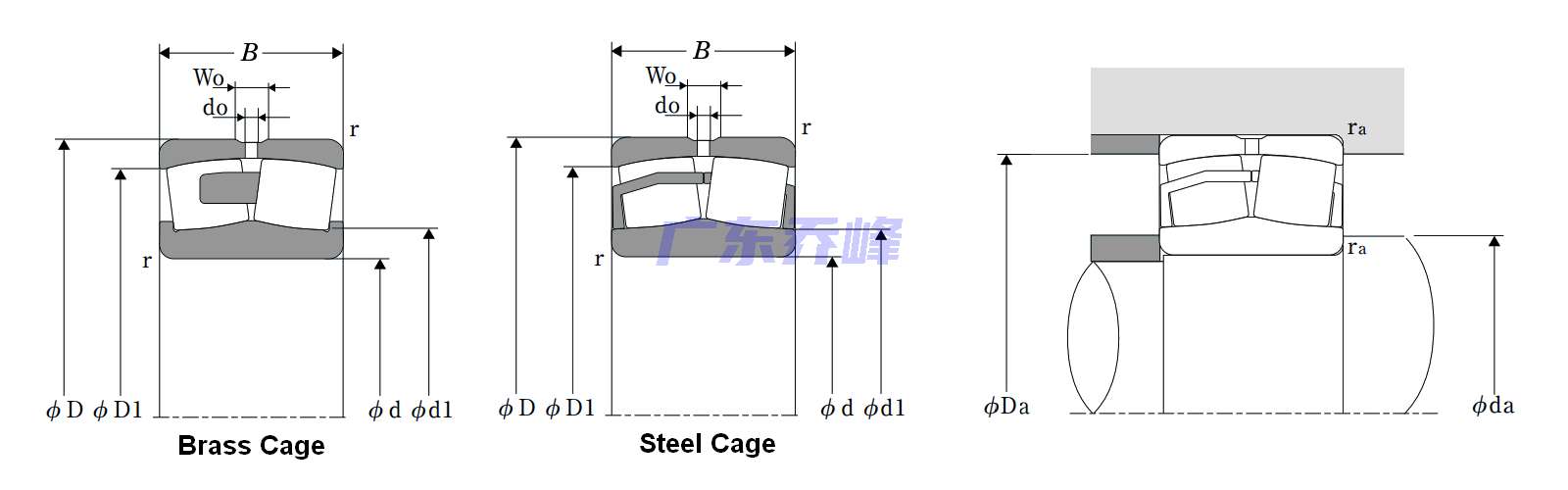

NTN 23096BL1D1軸承尺寸圖
