NTN 22330EAD1C3軸承代號說明
2
2
3
3
0
E
A
D
1
C
3
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
30：內徑：150 mm
EA：EA型，帶壓制鋼保持架，高載荷
D1：外圈潤滑油槽油孔
C3：C3游隙
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
30：
內徑：150 mm
EA：
EA型，帶壓制鋼保持架，高載荷
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN 22330EAD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 1700轉/分鐘 |
| 極限轉速-脂潤滑 | 1400轉/分鐘 |
| 系列 | 223 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 425000 lbf 1890000 N 1890.00 kN |
| 基本額定動載荷 | 390000 lbf 1740000 N 1740.00 kN |
| 附件 | 開式 |
| 重量 | 92.572 lb 41.990 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22330EAD1C3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，223系列 - 尺寸 | |
| d | 5.9055 in 150.000 mm |
| D | 12.5984 in 320.000 mm |
| B | 4.2520 in 108.000 mm |
| d1 | 7.4016 in 188.000 mm |
| D1 | 10.9843 in 279.000 mm |
| r | 0.1570 in 4.000 mm |
| W0 | 0.7874 in 20.000 mm |

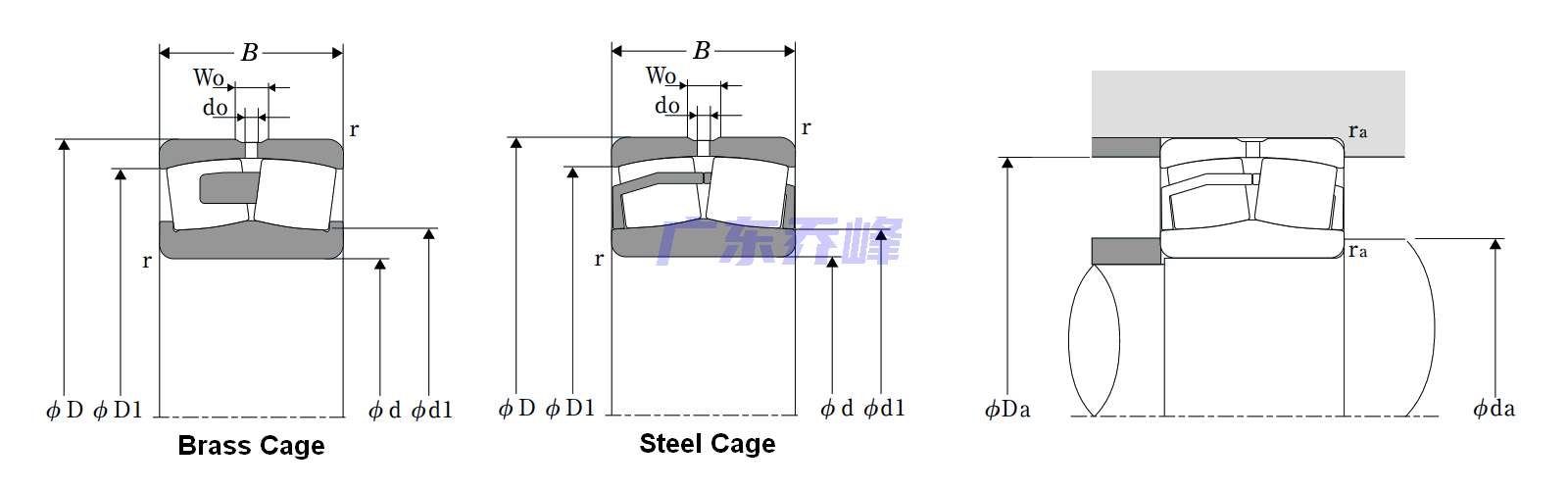

NTN 22330EAD1C3軸承尺寸圖
