NTN 22326UAVS2軸承代號說明
2
2
3
2
6
U
A
V
S
2
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
26：內徑：130 mm
UA：用于振動應用
VS2：振動篩軸承的特殊公差等級（等同于C4游隙）
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
26：
內徑：130 mm
UA：
用于振動應用
VS2：
振動篩軸承的特殊公差等級（等同于C4游隙）
NTN 22326UAVS2軸承技術規格
| 類型 | 振動篩用調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 1500轉/分鐘 |
| 極限轉速-脂潤滑 | 1000轉/分鐘 |
| 系列 | 223 |
| 徑向游隙 | 2/3 C4游隙 |
| 外圈矯正 | 直接 |
| 公差 | 特殊 |
| 基本額定靜載荷 | 211000 lbf 940000 N 940.00 kN |
| 基本額定動載荷 | 214000 lbf 950000 N 950.00 kN |
| 附件 | 開式 |
| 重量 | 62.435 lb 28.320 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 22326UAVS2軸承尺寸規格
| 振動篩用調心滾子軸承 - 圓柱孔 - 尺寸 | |
| d | 5.1181 in 130.000 mm |
| D | 11.0236 in 280.000 mm |
| B | 3.6614 in 93.000 mm |
| d1 | 6.4567 in 164.000 mm |
| D1 | 9.5669 in 243.000 mm |
| r | 0.1575 in 4.000 mm |
| W0 | 0.3543 in 9.000 mm |

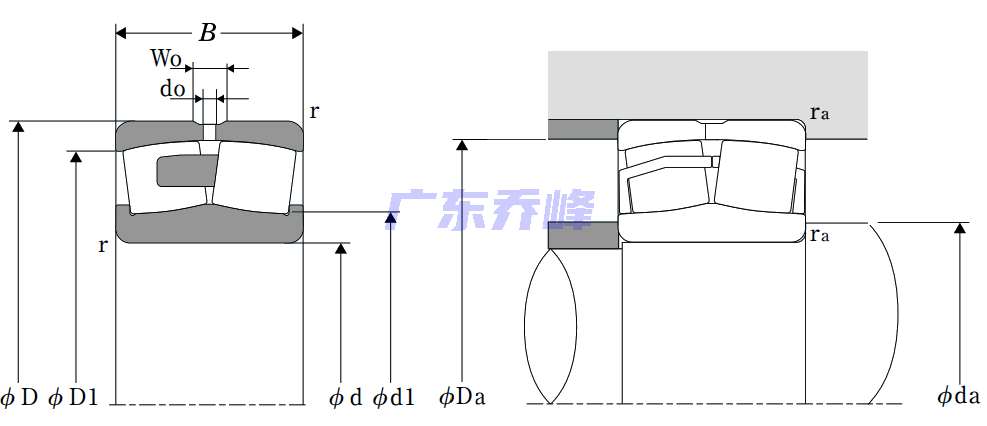

NTN 22326UAVS2軸承尺寸圖
