NTN 22234EAD1C3軸承代號說明
2
2
2
3
4
E
A
D
1
C
3
2：調心滾子軸承
2：寬度尺寸系列：2系列
2：外徑尺寸系列：2系列
34：內徑：170 mm
EA：EA型，帶壓制鋼保持架，高載荷
D1：外圈潤滑油槽油孔
C3：C3游隙
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
2：
外徑尺寸系列：2系列
34：
內徑：170 mm
EA：
EA型，帶壓制鋼保持架，高載荷
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN 22234EAD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 2000轉/分鐘 |
| 極限轉速-脂潤滑 | 1600轉/分鐘 |
| e | 0.26 |
| Y1 | 2.60 |
| Y2 | 3.87 |
| Y0 | 2.54 |
| 系列 | 222 |
| 徑向游隙 | C3 |
| 外圈矯正 | 重新潤滑 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 360000 lbf 1610000 N 1610.00 kN |
| 基本額定動載荷 | 315000 lbf 1400000 N 1400.00 kN |
| 附件 | 開式 |
| 重量 | 62.170 lb 28.200 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22234EAD1C3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，222系列 - 尺寸 | |
| d | 6.6929 in 170.000 mm |
| D | 12.2047 in 310.000 mm |
| B | 3.3858 in 86.000 mm |
| d1 | 7.9134 in 201.000 mm |
| D1 | 10.9055 in 277.000 mm |
| r | 0.1575 in 4.000 mm |
| W0 | 0.7087 in 18.000 mm |
| d0 | 0.3150 in 8.000 mm |
| da min | 7.3622 in 187.000 mm |
| Da max | 11.5354 in 293.000 mm |
| ras max | 0.1575 in 4.000 mm |

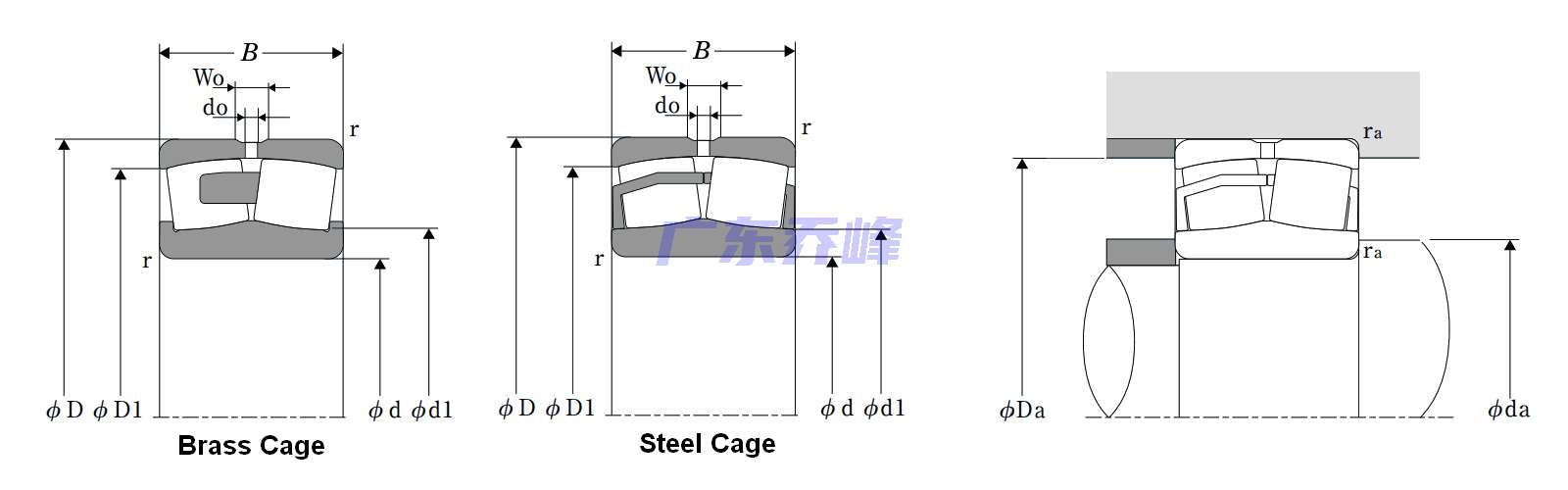

NTN 22234EAD1C3軸承尺寸圖
