NTN 22218EAW34C4軸承代號說明
2
2
2
1
8
E
A
W
3
4
C
4
2：調心滾子軸承
2：寬度尺寸系列：2系列
2：外徑尺寸系列：2系列
18：內徑：90 mm
EA：EA型，帶壓制鋼保持架，高載荷
W34：內圈潤滑孔
C4：C4游隙
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
2：
外徑尺寸系列：2系列
18：
內徑：90 mm
EA：
EA型，帶壓制鋼保持架，高載荷
W34：
內圈潤滑孔
C4：
C4游隙
NTN 22218EAW34C4軸承技術規(guī)格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 4000轉/分鐘 |
| 極限轉速-脂潤滑 | 3200轉/分鐘 |
| e | 0.23 |
| Y1 | 2.90 |
| Y2 | 4.31 |
| Y0 | 2.83 |
| 系列 | 222 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 89500 lbf 398000 N 398.00 kN |
| 基本額定動載荷 | 86500 lbf 384000 N 384.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22218EAW34C4軸承尺寸規(guī)格
| 調心滾子軸承 - 圓柱孔，222系列 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 6.2992 in 160.000 mm |
| B | 1.5748 in 40.000 mm |
| d1 | 4.1339 in 105.000 mm |
| D1 | 5.6693 in 144.000 mm |
| r | 0.0787 in 2.000 mm |
| d0 | 0.1772 in 4.500 mm |
| da min | 3.9764 in 101.000 mm |
| Da max | 5.8661 in 149.000 mm |
| ras max | 0.0787 in 2.000 mm |

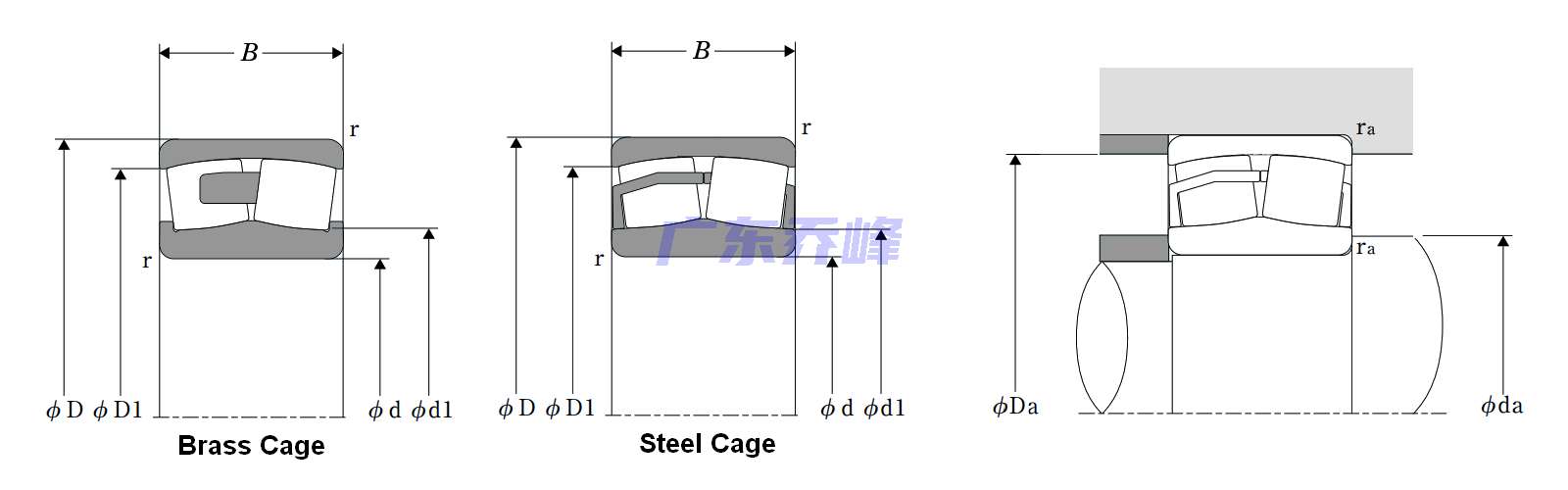

NTN 22218EAW34C4軸承尺寸圖
