NTN 22216EANRD1軸承代號說明
2
2
2
1
6
E
A
N
R
D
1
2：調心滾子軸承
2：寬度尺寸系列：2系列
2：外徑尺寸系列：2系列
16：內徑：80 mm
EA：EA型，帶壓制鋼保持架，高載荷
NR：帶止動環和止動槽
D1：外圈潤滑油槽油孔
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
2：
外徑尺寸系列：2系列
16：
內徑：80 mm
EA：
EA型，帶壓制鋼保持架，高載荷
NR：
帶止動環和止動槽
D1：
外圈潤滑油槽油孔
NTN 22216EANRD1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 4600轉/分鐘 |
| 極限轉速-脂潤滑 | 3700轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 系列 | 222 |
| 精度 | 公制 |
| 公差 | JIS-0 RBEC-1 |
| 外圈矯正 | 帶止動環 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 61200 lbf 272000 N 272.00 kN |
| 基本額定動載荷 | 60000 lbf 267000 N 267.00 kN |
| 附件 | 開式 |
| 重量 | 0.939 lb 2.070 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22216EANRD1軸承尺寸規格
| 調心滾子軸承帶止動環 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 1.2992 in 33.000 mm |
| d1 | 3.7008 in 94.000 mm |
| D1 | 5.0000 in 127.000 mm |
| D2 | 5.8937 in 149.700 mm |
| D3 | 5.2992 in 134.600 mm |
| r | 0.0787 in 2.000 mm |
| a | 0.1929 in 4.900 mm |
| f | 0.1087 in 2.760 mm |
| W0 | 0.3150 in 8.000 mm |

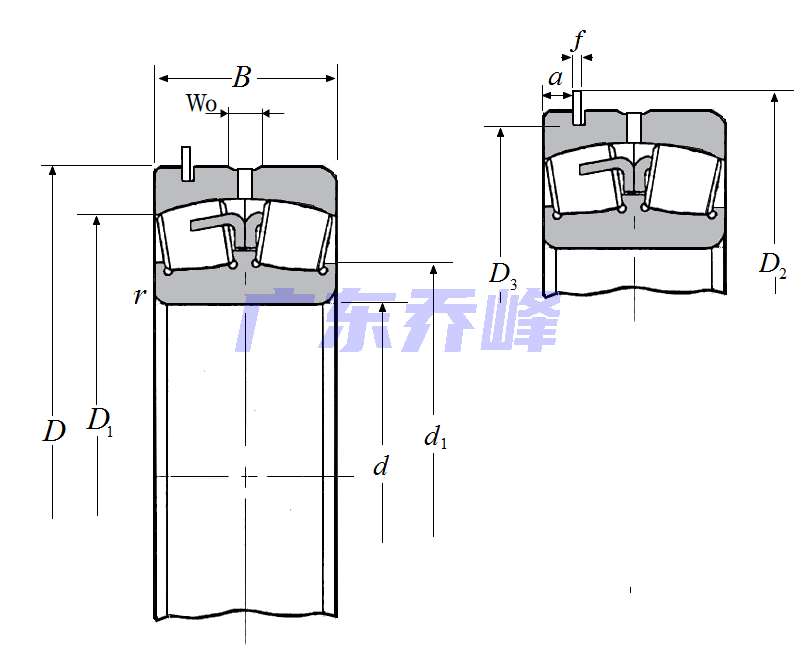

NTN 22216EANRD1軸承尺寸圖
