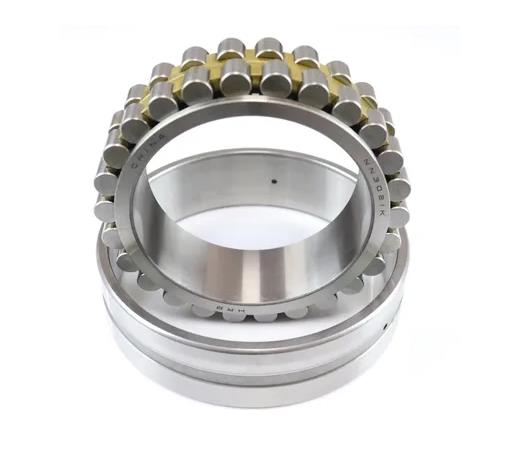

NSK NN49/630MSK6E2CC1P4軸承代號說明
N
N
4
9
/
6
3
0
M
S
K
6
E
2
C
C
1
P
4
NN：雙列圓柱滾子軸承（內圈帶擋邊型）
4：寬度系列，4系列
9：直徑系列，9系列
/：分隔符
630：公稱內徑代號，內徑：630 mm
M：銅合金保持架
SK6：未知后綴
E2：外圈帶油槽油孔及定位銷
CC1：非互換圓柱滾子軸承 C1游隙，圓柱內孔標準游隙
P4：ISO 4級精度
NN：
雙列圓柱滾子軸承（內圈帶擋邊型）
4：
寬度系列，4系列
9：
直徑系列，9系列
/：
分隔符
630：
公稱內徑代號，內徑：630 mm
M：
銅合金保持架
SK6：
未知后綴
E2：
外圈帶油槽油孔及定位銷
CC1：
非互換圓柱滾子軸承 C1游隙，圓柱內孔標準游隙
P4：
ISO 4級精度
NSK NN49/630MSK6E2CC1P4軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 630 |
| 外徑 | D | 850 |
| 厚度 | B | 218 |
| rmin | 6 | |
| 滾子外接圓直徑（參考） | 793 | |
| da min | 656 | |
| d1a min | 674 | |
| Da max | 824 | |
| Da min | 796 | |
| ra max | 5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 4200 |
| 基本額定靜載荷 | Cor | 11400 |
| 極限轉速（min-1） | ||
| 脂潤滑 | 800 | |
| 油潤滑 | 1000 | |
| 其他參數 | ||
| 質量（參考值） | 328 | |
| 油孔直徑 | dh | 12 |
| 油溝槽寬度 | W | 20 |
| 孔數 | m | 4 |
| 圓錐孔軸承的非互換性游隙（μm） | ||
| 最小 | 115 | |
| 最大 | 230 | |
