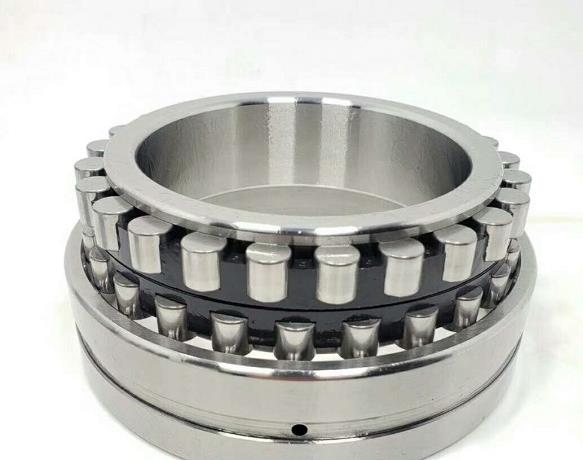

NSK NN3014TBCCG10P4 5軸承代號說明
N
N
3
0
1
4
T
B
C
C
G
1
0
P
4
-
5
NN：雙列圓柱滾子軸承（內圈帶擋邊型）
3：寬度系列，3系列
0：直徑系列，0系列
14：公稱內徑代號，內徑：70 mm
TB：滾子引導 PPS樹脂保持架，極限溫度 220℃
CCG10：非互換圓柱滾子軸承特殊游隙，游隙中間值 10μm
P4：ISO 4級精度
-5：商業包裝，藍色紙盒單個包裝
NN：
雙列圓柱滾子軸承（內圈帶擋邊型）
3：
寬度系列，3系列
0：
直徑系列，0系列
14：
公稱內徑代號，內徑：70 mm
TB：
滾子引導 PPS樹脂保持架，極限溫度 220℃
CCG10：
非互換圓柱滾子軸承特殊游隙，游隙中間值 10μm
P4：
ISO 4級精度
-5：
商業包裝，藍色紙盒單個包裝
NSK NN3014TBCCG10P4 5軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 70 |
| 外徑 | D | 110 |
| 厚度 | B | 30 |
| rmin | 1.1 | |
| 滾子外接圓直徑（參考） | 100 | |
| da min | 76.5 | |
| d1a min | 77 | |
| Da max | 103.5 | |
| Da min | 102 | |
| ra max | 1 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 112 |
| 基本額定靜載荷 | Cor | 148 |
| 極限轉速（min-1） | ||
| 脂潤滑 | 9500 | |
| 油潤滑 | 11200 | |
| 其他參數 | ||
| 質量（kg）（參考值） | 0.925 | |
| 油孔直徑 | dh | 2 |
| 油溝槽寬度 | W | 3.5 |
| 孔數 | m | 4 |
| 軸承游隙 | ||
| 參見軸承代號說明 | ||
