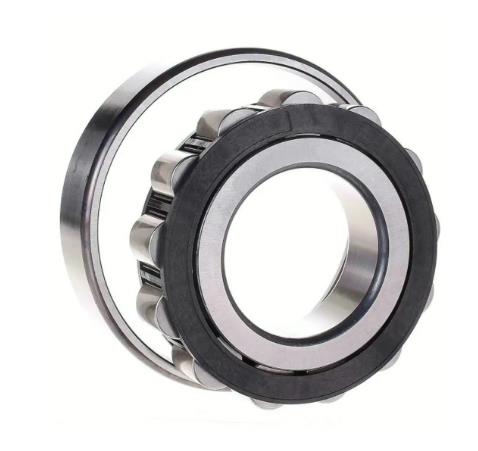

NSK N1011BRSN24TCCG20P4YU2軸承代號說明
N
1
0
1
1
B
R
S
N
2
4
T
C
C
G
2
0
P
4
Y
U
2
N：單列圓柱滾子軸承（內圈雙擋邊，外圈無擋邊）
1：寬度系列，1系列
0：直徑系列，0系列
11：公稱內徑代號，內徑：55 mm
BR：帶黑色氧化物涂層
SN24：陶瓷滾子
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
CCG20：非互換圓柱滾子軸承特殊游隙，游隙中間值 20μm
P4Y：特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
U2：特殊管理規格，代號 2
N：
單列圓柱滾子軸承（內圈雙擋邊，外圈無擋邊）
1：
寬度系列，1系列
0：
直徑系列，0系列
11：
公稱內徑代號，內徑：55 mm
BR：
帶黑色氧化物涂層
SN24：
陶瓷滾子
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
CCG20：
非互換圓柱滾子軸承特殊游隙，游隙中間值 20μm
P4Y：
特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
U2：
特殊管理規格，代號 2
NSK N1011BRSN24TCCG20P4YU2軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 55 |
| 外徑 | D | 90 |
| 厚度 | B | 18 |
| rmin | 1.1 | |
| 滾子外接圓直徑（參考） | 81 | |
| r1 min | 1 | |
| da min | 61.5 | |
| d1a min | 63 | |
| Da max | 85 | |
| Da min | 82 | |
| ra max | 1 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 35 |
| 基本額定靜載荷 | Cor | 39.5 |
| 極限轉速（min-1） | ||
| 脂潤滑 | 13000 | |
| 油潤滑 | 19000 | |
| 其他參數 | ||
| 質量（參考值） | 0.383 | |
| 軸承游隙 | ||
| 參見軸承代號說明 | ||
