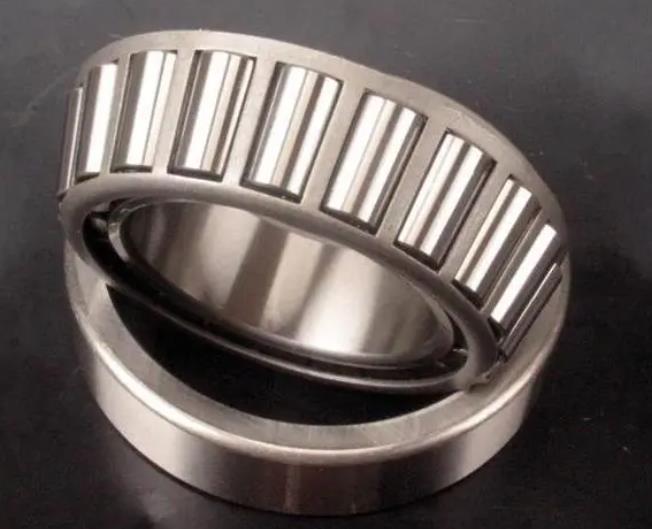

NSK HR32028XJ 5軸承代號說明
H
R
3
2
0
2
8
X
J
-
5
HR：重載型
3：圓錐滾子軸承
2：寬度系列：2系列
0：直徑系列：0系列
28：內徑：140 mm
X：20和29系列，主要尺寸與 ISO355 標準尺寸一致
J：外圈滾道直徑和角度與 ISO355 標準尺寸一致
-5：商業包裝，藍色紙盒單個包裝
HR：
重載型
3：
圓錐滾子軸承
2：
寬度系列：2系列
0：
直徑系列：0系列
28：
內徑：140 mm
X：
20和29系列，主要尺寸與 ISO355 標準尺寸一致
J：
外圈滾道直徑和角度與 ISO355 標準尺寸一致
-5：
商業包裝，藍色紙盒單個包裝
NSK HR32028XJ 5軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 140 |
| 外徑 | D | 210 |
| 總厚度 | T | 45 |
| 內圈厚度 | B | 45 |
| 外圈厚度 | C | 34 |
| 內圈 rmin | 2.5 | |
| 外圈 rmin | 2 | |
| da min | 155 | |
| db max | 152 | |
| Da max | 200 | |
| Da min | 189 | |
| Db min | 202 | |
| Sa min | 8 | |
| Sb min | 11 | |
| 內圈 ra max | 2 | |
| 外圈 ra max | 2 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 325 |
| 基本額定靜載荷 | Cor | 555 |
| 極限轉速（min-1） | ||
| 脂潤滑 | 1600 | |
| 油潤滑 | 2200 | |
| 其他參數 | ||
| 作用點位置（mm） | a | 46.6 |
| 常數 | e | 0.46 |
| 軸向載荷系數 | Y1 | 1.3 |
| 軸向載荷系數 | Y0 | 0.72 |
| 質量（kg）（參考值） | 5.32 | |
