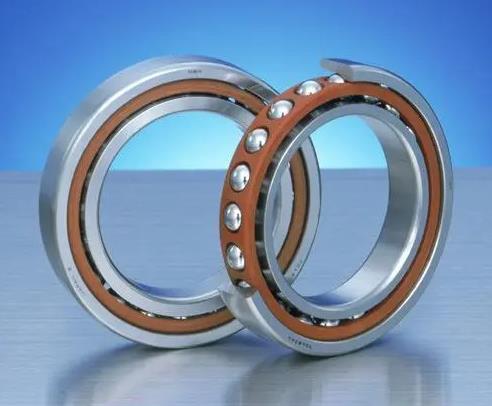

NSK 80BNR19XETDTP2+2KL01軸承代號說明
8
0
B
N
R
1
9
X
E
T
D
T
P
2
+
2
K
L
0
1
80：高速角接觸球軸承，軸承內徑：80mm
BNR：接觸角 18°
19：尺寸系列：19系列
XE：滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
DT：雙列串聯（<<）配對
P2：ISO 2級精度
+2KL01：內、外圈帶隔圈，隔圈寬度 1mm
80：
高速角接觸球軸承，軸承內徑：80mm
BNR：
接觸角 18°
19：
尺寸系列：19系列
XE：
滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
DT：
雙列串聯（<<）配對
P2：
ISO 2級精度
+2KL01：
內、外圈帶隔圈，隔圈寬度 1mm
NSK 80BNR19XETDTP2+2KL01軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 80 |
| 外徑 | D | 110 |
| 厚度 | B | 16 |
| 作用點位置 | a | 23.4 |
| C | 21 | |
| BN | 3.1 | |
| SN | 9.3 | |
| r1 min | 0.6 | |
| rmin | 1 | |
| da min | 86 | |
| Da max | 104 | |
| Db max | 105 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 22 |
| 基本額定靜載荷 | Cor | 19.9 |
| 極限軸向載荷 | 18.9 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 22200 | |
| 油潤滑 - 單列、無預緊 | 34800 | |
| 脂潤滑 - 雙列、0預緊 | 18870 | |
| 脂潤滑 - 雙列、0預緊（連續安全運行） | 14152.5 | |
| 油潤滑 - 雙列、0預緊 | 29580 | |
| 油潤滑 - 雙列、0預緊（連續安全運行） | 22185 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 11 |
| 質量（參考值） | 0.326 | |
| 計算結果 | ||
| 預緊力（N） | N | |
| 軸向剛度（N/μm） | N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
