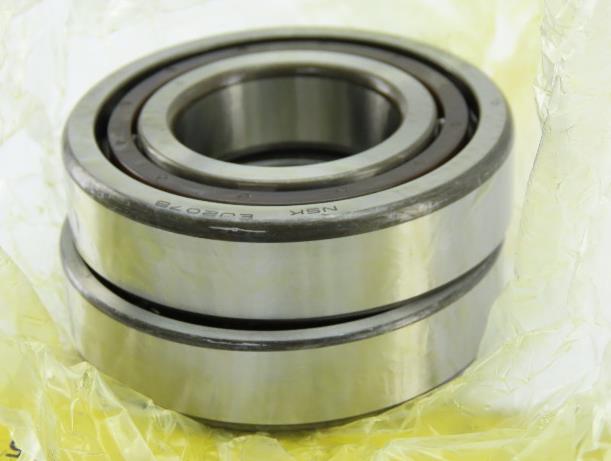

NSK 80BNR10HTYNDBELP4Y Q軸承代號說明
8
0
B
N
R
1
0
H
T
Y
N
D
B
E
L
P
4
Y
-
Q
80：高速角接觸球軸承，軸承內徑：80mm
BNR：接觸角 18°
10：尺寸系列：10系列
H：滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：雙列背對背（<>）配對
EL：微預緊
P4Y：特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
80：
高速角接觸球軸承，軸承內徑：80mm
BNR：
接觸角 18°
10：
尺寸系列：10系列
H：
滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：
雙列背對背（<>）配對
EL：
微預緊
P4Y：
特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝
NSK 80BNR10HTYNDBELP4Y Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 80 |
| 外徑 | D | 125 |
| 厚度 | B | 22 |
| 作用點位置 | a | 27.5 |
| BN | 4.7 | |
| SN | 12.2 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 87 | |
| Da max | 118 | |
| Db max | 120 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 26.5 |
| 基本額定靜載荷 | Cor | 24.5 |
| 極限軸向載荷 | 23.4 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 17600 | |
| 油潤滑 - 單列、無預緊 | 27400 | |
| 脂潤滑 - 雙列、EL預緊 | 14960 | |
| 脂潤滑 - 雙列、EL預緊（連續安全運行） | 11220 | |
| 油潤滑 - 雙列、EL預緊 | 23290 | |
| 油潤滑 - 雙列、EL預緊（連續安全運行） | 17467.5 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.9 |
| 質量（參考值） | 0.867 | |
| 計算結果 | ||
| 預緊力（N） | 98 N | |
| 軸向剛度（N/μm） | 80 N/μm | |
| 徑向剛度（N/μm） | 520 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
