NSK 7976ADBCP25P5軸承代號說明
7
9
7
6
A
D
B
C
P
2
5
P
5
7：角接觸球軸承
9：尺寸系列：19系列
76：內徑代號，內徑：380 mm
A：接觸角 30°
DB：雙列背對背（<>）配對
CP25：特殊預緊，預緊中間值 25μm
P5：ISO 5級精度
7：
角接觸球軸承
9：
尺寸系列：19系列
76：
內徑代號，內徑：380 mm
A：
接觸角 30°
DB：
雙列背對背（<>）配對
CP25：
特殊預緊，預緊中間值 25μm
P5：
ISO 5級精度

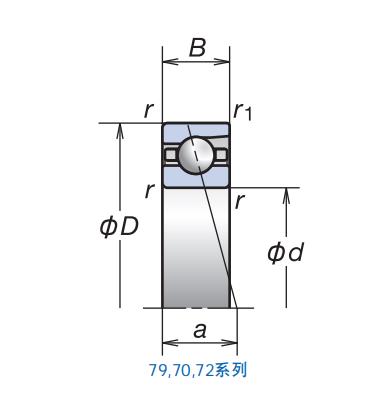

NSK 7976ADBCP25P5軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 380 |
| 外徑 | D | 520 |
| 厚度 | B | 65 |
| 作用點位置 | a | 157.9 |
| rmin | 4 | |
| r1 min | 1.5 | |
| da min | 398 | |
| Da max | 502 | |
| Db max | 511 | |
| ra max | 3 | |
| rb max | 1.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 390 |
| 基本額定靜載荷 | Cor | 725 |
| 極限軸向載荷 | 430 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 1500 | |
| 油潤滑 - 單列、無預緊 | 2000 | |
| 脂潤滑 - 雙列、0預緊 | 1275 | |
| 脂潤滑 - 雙列、0預緊（連續安全運行） | 956.25 | |
| 油潤滑 - 雙列、0預緊 | 1700 | |
| 油潤滑 - 雙列、0預緊（連續安全運行） | 1275 | |
| 其他參數 | ||
| 接觸角（度） | 30 | |
| 系數 | fo | - |
| 質量（參考值） | 39.8 | |
| 計算結果 | ||
| 預緊力（N） | N | |
| 軸向剛度（N/μm） | N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
