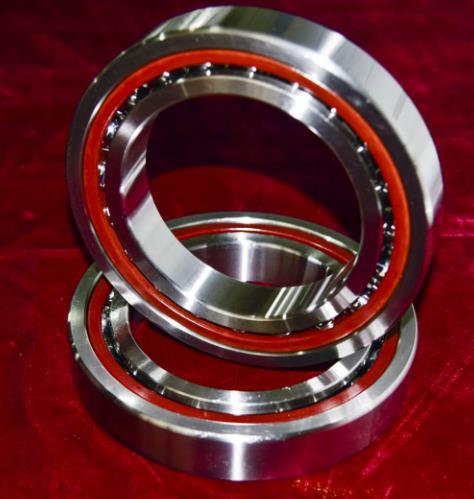

NSK 7948A5TADULP4軸承代號說明
7
9
4
8
A
5
T
A
D
U
L
P
4
7：角接觸球軸承
9：尺寸系列：19系列
48：內徑代號，內徑：240 mm
A5：接觸角 25°
TA：未知保持架
DU：雙列萬能配對
L：輕預緊
P4：ISO 4級精度
7：
角接觸球軸承
9：
尺寸系列：19系列
48：
內徑代號，內徑：240 mm
A5：
接觸角 25°
TA：
未知保持架
DU：
雙列萬能配對
L：
輕預緊
P4：
ISO 4級精度
NSK 7948A5TADULP4軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 240 |
| 外徑 | D | 320 |
| 厚度 | B | 38 |
| 作用點位置 | a | 84.3 |
| rmin | 2.1 | |
| r1 min | 1.1 | |
| da min | 252 | |
| Da max | 308 | |
| Db max | 313 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 198 |
| 基本額定靜載荷 | Cor | 270 |
| 極限軸向載荷 | 195 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 3300 | |
| 油潤滑 - 單列、無預緊 | 5000 | |
| 脂潤滑 - 雙列、L預緊 | 2640 | |
| 脂潤滑 - 雙列、L預緊（連續安全運行） | 1980 | |
| 油潤滑 - 雙列、L預緊 | 4000 | |
| 油潤滑 - 雙列、L預緊（連續安全運行） | 3000 | |
| 其他參數 | ||
| 接觸角（度） | 25 | |
| 系數 | fo | - |
| 質量（參考值） | 8.3 | |
| 計算結果 | ||
| 預緊力（N） | 2860 N | |
| 軸向剛度（N/μm） | 664 N/μm | |
| 徑向剛度（N/μm） | 1328 N/μm | |
| 測量軸向游隙（μm） | -22μm | |
