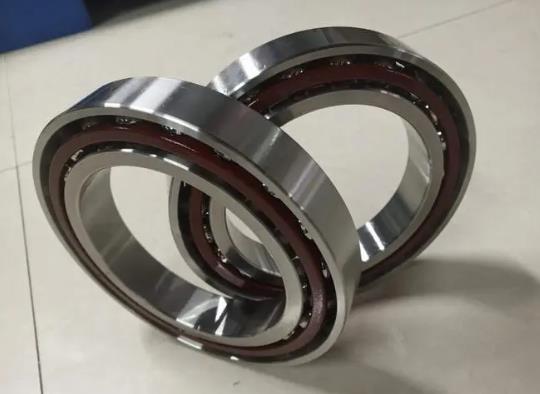

NSK 7924A5TE1DBCA125P5 5軸承代號說明
7
9
2
4
A
5
T
E
1
D
B
C
A
1
2
5
P
5
-
5
7：角接觸球軸承
9：尺寸系列：19系列
24：內徑代號，內徑：120 mm
A5：接觸角 25°
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
E1：未知后綴
DB：雙列背對背（<>）配對
CA125：特殊軸向游隙，游隙中間值 125μm
P5：ISO 5級精度
-5：商業包裝，藍色紙盒單個包裝
7：
角接觸球軸承
9：
尺寸系列：19系列
24：
內徑代號，內徑：120 mm
A5：
接觸角 25°
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
E1：
未知后綴
DB：
雙列背對背（<>）配對
CA125：
特殊軸向游隙，游隙中間值 125μm
P5：
ISO 5級精度
-5：
商業包裝，藍色紙盒單個包裝
NSK 7924A5TE1DBCA125P5 5軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 120 |
| 外徑 | D | 165 |
| 厚度 | B | 22 |
| 作用點位置 | a | 44.2 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 127 | |
| Da max | 158 | |
| Db max | 160 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 71 |
| 基本額定靜載荷 | Cor | 77 |
| 極限軸向載荷 | 59.5 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 7100 | |
| 油潤滑 - 單列、無預緊 | 10600 | |
| 脂潤滑 - 雙列、0預緊 | 6035 | |
| 脂潤滑 - 雙列、0預緊（連續安全運行） | 4526.25 | |
| 油潤滑 - 雙列、0預緊 | 9010 | |
| 油潤滑 - 雙列、0預緊（連續安全運行） | 6757.5 | |
| 其他參數 | ||
| 接觸角（度） | 25 | |
| 系數 | fo | - |
| 質量（參考值） | 1.15 | |
| 計算結果 | ||
| 預緊力（N） | N | |
| 軸向剛度（N/μm） | N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
