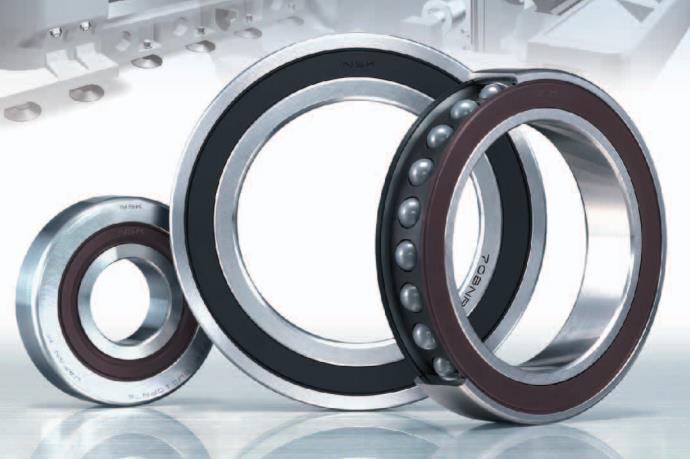

NSK 7913CTRV1VSULP3軸承代號說明
7
9
1
3
C
T
R
V
1
V
S
U
L
P
3
7：角接觸球軸承
9：尺寸系列：19系列
13：內徑代號，內徑：65 mm
C：接觸角 15°
TR：外圈引導酚醛樹脂保持架，連續使用極限溫度 120℃
V1V：兩側帶非接觸式橡膠密封件
SU：單列萬能配對
L：輕預緊
P3：特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
7：
角接觸球軸承
9：
尺寸系列：19系列
13：
內徑代號，內徑：65 mm
C：
接觸角 15°
TR：
外圈引導酚醛樹脂保持架，連續使用極限溫度 120℃
V1V：
兩側帶非接觸式橡膠密封件
SU：
單列萬能配對
L：
輕預緊
P3：
特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
NSK 7913CTRV1VSULP3軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 65 |
| 外徑 | D | 90 |
| 厚度 | B | 13 |
| 作用點位置 | a | 16.9 |
| rmin | 1 | |
| r1 min | 0.6 | |
| da min | 71 | |
| Da max | 84 | |
| Db max | 85 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 21.2 |
| 基本額定靜載荷 | Cor | 20.5 |
| 極限軸向載荷 | 12.5 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 14900 | |
| 油潤滑 - 單列、無預緊 | 22600 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 11175 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 16950 | |
| 其他參數 | ||
| 接觸角（度） | 15 | |
| 系數 | fo | 16.7 |
| 質量（參考值） | 0.208 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為：150 N。三列使用時，預緊力為：204 N。四列使用時，預緊力為：300 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為：71 N/μm。三列使用時，軸向剛度為：105.08 N/μm。四列使用時，軸向剛度為：142 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | -7μm | |
