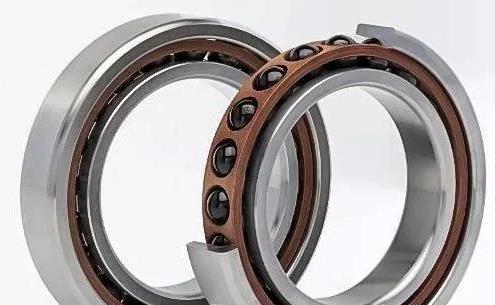

NSK 7210CSN24TRDULP3軸承代號說明
7
2
1
0
C
S
N
2
4
T
R
D
U
L
P
3
7：角接觸球軸承
2：尺寸系列：02系列
10：內徑代號，內徑：50 mm
C：接觸角 15°
SN24：陶瓷球
TR：外圈引導酚醛樹脂保持架，連續使用極限溫度 120℃
DU：雙列萬能配對
L：輕預緊
P3：特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
7：
角接觸球軸承
2：
尺寸系列：02系列
10：
內徑代號，內徑：50 mm
C：
接觸角 15°
SN24：
陶瓷球
TR：
外圈引導酚醛樹脂保持架，連續使用極限溫度 120℃
DU：
雙列萬能配對
L：
輕預緊
P3：
特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
NSK 7210CSN24TRDULP3軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 50 |
| 外徑 | D | 90 |
| 厚度 | B | 20 |
| 作用點位置 | a | 19.4 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 57 | |
| Da max | 83 | |
| Db max | 85 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 45 |
| 基本額定靜載荷 | Cor | 31.5 |
| 極限軸向載荷 | 25 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 20600 | |
| 油潤滑 - 單列、無預緊 | 31300 | |
| 脂潤滑 - 雙列、L預緊 | 16480 | |
| 脂潤滑 - 雙列、L預緊（連續安全運行） | 12360 | |
| 油潤滑 - 雙列、L預緊 | 25040 | |
| 油潤滑 - 雙列、L預緊（連續安全運行） | 18780 | |
| 其他參數 | ||
| 接觸角（度） | 15 | |
| 系數 | fo | 14.5 |
| 質量（參考值） | 0.387 | |
| 計算結果 | ||
| 預緊力（N） | 275 N | |
| 軸向剛度（N/μm） | 80 N/μm | |
| 徑向剛度（N/μm） | 480 N/μm | |
| 測量軸向游隙（μm） | -15μm | |
