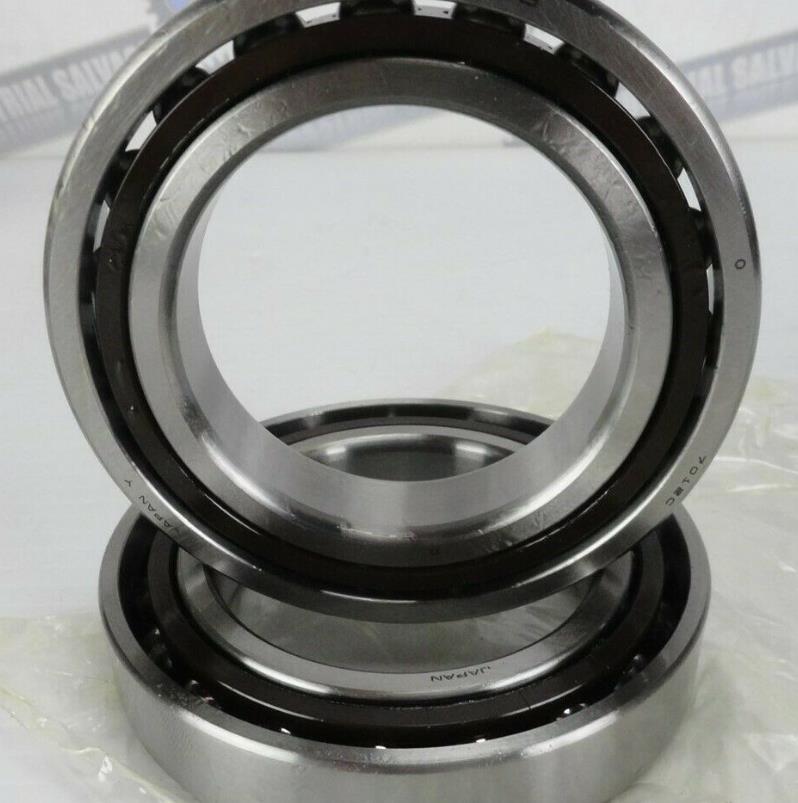

NSK 7209CTPADULP3軸承代號說明
7
2
0
9
C
T
P
A
D
U
L
P
3
7：角接觸球軸承
2：尺寸系列：02系列
09：內徑代號，內徑：45 mm
C：接觸角 15°
TPA：外圈引導，酚醛層壓布管窗型保持架
DU：雙列萬能配對
L：輕預緊
P3：特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
7：
角接觸球軸承
2：
尺寸系列：02系列
09：
內徑代號，內徑：45 mm
C：
接觸角 15°
TPA：
外圈引導，酚醛層壓布管窗型保持架
DU：
雙列萬能配對
L：
輕預緊
P3：
特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
NSK 7209CTPADULP3軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 45 |
| 外徑 | D | 85 |
| 厚度 | B | 19 |
| 作用點位置 | a | 18.2 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 52 | |
| Da max | 78 | |
| Db max | 80 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 43 |
| 基本額定靜載荷 | Cor | 28.8 |
| 極限軸向載荷 | 19.6 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 17700 | |
| 油潤滑 - 單列、無預緊 | 27000 | |
| 脂潤滑 - 雙列、L預緊 | 14160 | |
| 脂潤滑 - 雙列、L預緊（連續安全運行） | 10620 | |
| 油潤滑 - 雙列、L預緊 | 21600 | |
| 油潤滑 - 雙列、L預緊（連續安全運行） | 16200 | |
| 其他參數 | ||
| 接觸角（度） | 15 | |
| 系數 | fo | 14.2 |
| 質量（參考值） | 0.406 | |
| 計算結果 | ||
| 預緊力（N） | 255 N | |
| 軸向剛度（N/μm） | 67 N/μm | |
| 徑向剛度（N/μm） | 402 N/μm | |
| 測量軸向游隙（μm） | -16μm | |
