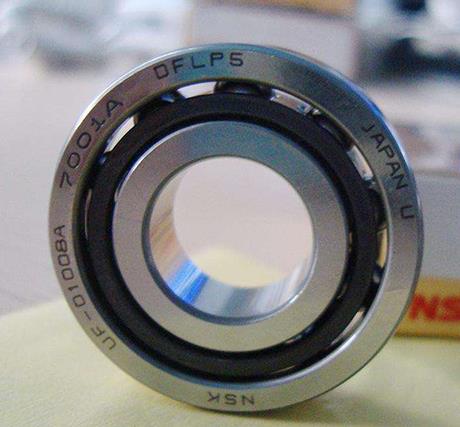

NSK 7001ATYNDFMP5 Q軸承代號說明
7
0
0
1
A
T
Y
N
D
F
M
P
5
-
Q
7：角接觸球軸承
0：尺寸系列：10系列
01：內徑代號，內徑：12 mm
A：接觸角 30°
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DF：雙列面對面（><）配對
M：中預緊
P5：ISO 5級精度
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
7：
角接觸球軸承
0：
尺寸系列：10系列
01：
內徑代號，內徑：12 mm
A：
接觸角 30°
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DF：
雙列面對面（><）配對
M：
中預緊
P5：
ISO 5級精度
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝
NSK 7001ATYNDFMP5 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 12 |
| 外徑 | D | 28 |
| 厚度 | B | 8 |
| 作用點位置 | a | 9.8 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 14.5 | |
| Da max | 25.5 | |
| Db max | 26.8 | |
| ra max | 0.3 | |
| rb max | 0.15 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 5.7 |
| 基本額定靜載荷 | Cor | 2.71 |
| 極限軸向載荷 | 2.13 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 37500 | |
| 油潤滑 - 單列、無預緊 | 50000 | |
| 脂潤滑 - 雙列、M預緊 | 24375 | |
| 脂潤滑 - 雙列、M預緊（連續安全運行） | 18281.25 | |
| 油潤滑 - 雙列、M預緊 | 32500 | |
| 油潤滑 - 雙列、M預緊（連續安全運行） | 24375 | |
| 其他參數 | ||
| 接觸角（度） | 30 | |
| 系數 | fo | - |
| 質量（參考值） | 0.021 | |
| 計算結果 | ||
| 預緊力（N） | 220 N | |
| 軸向剛度（N/μm） | 104 N/μm | |
| 徑向剛度（N/μm） | 145.6 N/μm | |
| 測量軸向游隙（μm） | -10μm | |
