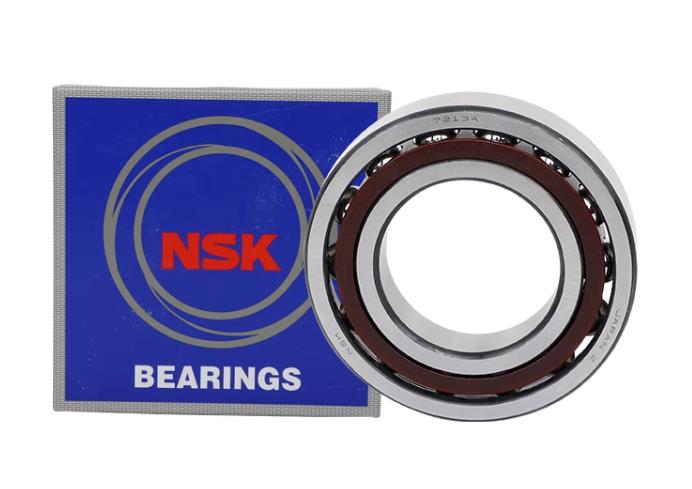

NSK 65BER10XTSUELP3軸承代號說明
6
5
B
E
R
1
0
X
T
S
U
E
L
P
3
65：高速角接觸球軸承，軸承內徑：65mm
BER：接觸角 25°
10：尺寸系列：10系列
X：滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：單列萬能配對
EL：微預緊
P3：特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
65：
高速角接觸球軸承，軸承內徑：65mm
BER：
接觸角 25°
10：
尺寸系列：10系列
X：
滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：
單列萬能配對
EL：
微預緊
P3：
特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
NSK 65BER10XTSUELP3軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 65 |
| 外徑 | D | 100 |
| 厚度 | B | 18 |
| 作用點位置 | a | 28 |
| C | 23 | |
| BN | 4 | |
| SN | 10.4 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 72 | |
| Da max | 93 | |
| Db max | 95 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 15.5 |
| 基本額定靜載荷 | Cor | 14.2 |
| 極限軸向載荷 | 16.8 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 23100 | |
| 油潤滑 - 單列、無預緊 | 36400 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 17325 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 27300 | |
| 其他參數 | ||
| 接觸角（度） | 25 | |
| 系數 | fo | - |
| 質量（參考值） | 0.447 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為：52 N。三列使用時，預緊力為：70.72 N。四列使用時，預緊力為：104 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為：100 N/μm。三列使用時，軸向剛度為：148 N/μm。四列使用時，軸向剛度為：200 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
