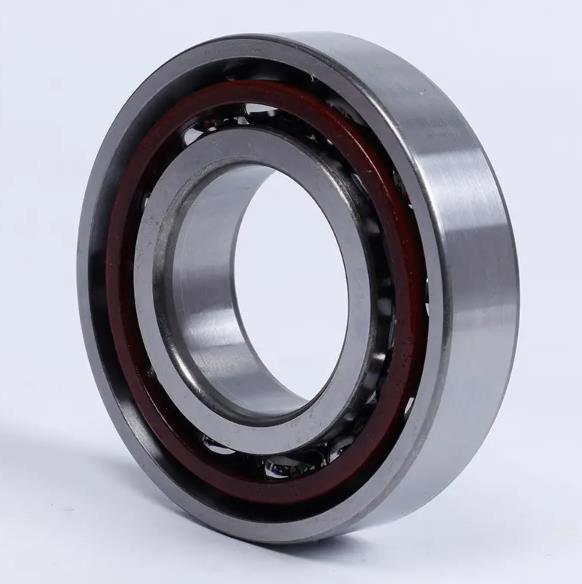

NSK 50BNR10XTSUELP4Y Q軸承代號說明
5
0
B
N
R
1
0
X
T
S
U
E
L
P
4
Y
-
Q
50：高速角接觸球軸承，軸承內徑：50mm
BNR：接觸角 18°
10：尺寸系列：10系列
X：滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：單列萬能配對
EL：微預緊
P4Y：特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
50：
高速角接觸球軸承，軸承內徑：50mm
BNR：
接觸角 18°
10：
尺寸系列：10系列
X：
滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：
單列萬能配對
EL：
微預緊
P4Y：
特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝
NSK 50BNR10XTSUELP4Y Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 50 |
| 外徑 | D | 80 |
| 厚度 | B | 16 |
| 作用點位置 | a | 18.4 |
| C | 21 | |
| BN | 3.4 | |
| SN | 9.3 | |
| r1 min | 0.6 | |
| rmin | 1 | |
| da min | 56 | |
| Da max | 74 | |
| Db max | 75 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 12.2 |
| 基本額定靜載荷 | Cor | 9.9 |
| 極限軸向載荷 | 9.2 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 32400 | |
| 油潤滑 - 單列、無預緊 | 50800 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 24300 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 38100 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.8 |
| 質量（參考值） | 0.266 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為：50 N。三列使用時，預緊力為：68 N。四列使用時，預緊力為：100 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為：52 N/μm。三列使用時，軸向剛度為：76.96 N/μm。四列使用時，軸向剛度為：104 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
