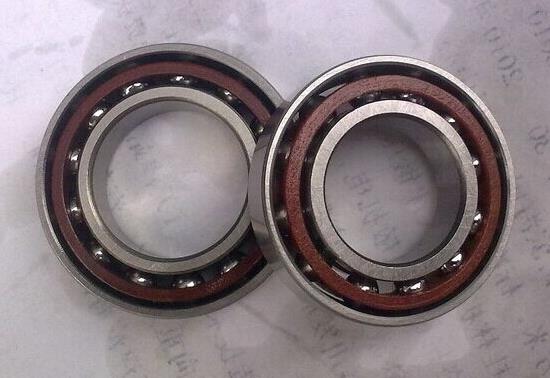

NSK 50BNR10HTDTP4軸承代號說明
5
0
B
N
R
1
0
H
T
D
T
P
4
50：高速角接觸球軸承，軸承內徑：50mm
BNR：接觸角 18°
10：尺寸系列：10系列
H：滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
DT：雙列串聯（<<）配對
P4：ISO 4級精度
50：
高速角接觸球軸承，軸承內徑：50mm
BNR：
接觸角 18°
10：
尺寸系列：10系列
H：
滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
DT：
雙列串聯（<<）配對
P4：
ISO 4級精度
NSK 50BNR10HTDTP4軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 50 |
| 外徑 | D | 80 |
| 厚度 | B | 16 |
| 作用點位置 | a | 18.4 |
| BN | 3.4 | |
| SN | 9.3 | |
| r1 min | 0.6 | |
| rmin | 1 | |
| da min | 56 | |
| Da max | 74 | |
| Db max | 75 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 12.2 |
| 基本額定靜載荷 | Cor | 9.9 |
| 極限軸向載荷 | 9.2 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 27700 | |
| 油潤滑 - 單列、無預緊 | 43100 | |
| 脂潤滑 - 雙列、0預緊 | 23545 | |
| 脂潤滑 - 雙列、0預緊（連續安全運行） | 17658.75 | |
| 油潤滑 - 雙列、0預緊 | 36635 | |
| 油潤滑 - 雙列、0預緊（連續安全運行） | 27476.25 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.8 |
| 質量（參考值） | 0.266 | |
| 計算結果 | ||
| 預緊力（N） | N | |
| 軸向剛度（N/μm） | N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
