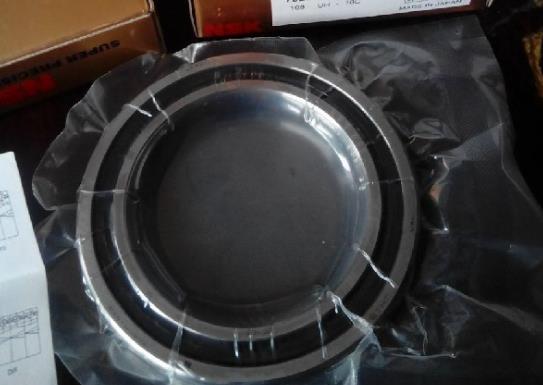

NSK 50BER19STSULP3軸承代號說明
5
0
B
E
R
1
9
S
T
S
U
L
P
3
50：高速角接觸球軸承，軸承內徑：50mm
BER：接觸角 25°
19：尺寸系列：19系列
S：內外圈和滾動體是 SUJ2軸承鋼
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：單列萬能配對
L：輕預緊
P3：特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
50：
高速角接觸球軸承，軸承內徑：50mm
BER：
接觸角 25°
19：
尺寸系列：19系列
S：
內外圈和滾動體是 SUJ2軸承鋼
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：
單列萬能配對
L：
輕預緊
P3：
特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
NSK 50BER19STSULP3軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 50 |
| 外徑 | D | 72 |
| 厚度 | B | 12 |
| 作用點位置 | a | 20.2 |
| rmin | 0.6 | |
| r1 min | 0.3 | |
| da min | 55 | |
| Da max | 67 | |
| Db max | 69.5 | |
| ra max | 0.6 | |
| rb max | 0.3 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 12.2 |
| 基本額定靜載荷 | Cor | 9.35 |
| 極限軸向載荷 | 16.3 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 19700 | |
| 油潤滑 - 單列、無預緊 | 27900 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 14775 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 20925 | |
| 其他參數 | ||
| 接觸角（度） | 25 | |
| 系數 | fo | - |
| 質量（參考值） | 0.127 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為：255 N。三列使用時，預緊力為：346.8 N。四列使用時，預緊力為：510 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為：128 N/μm。三列使用時，軸向剛度為：189.44 N/μm。四列使用時，軸向剛度為：256 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | -8μm | |
