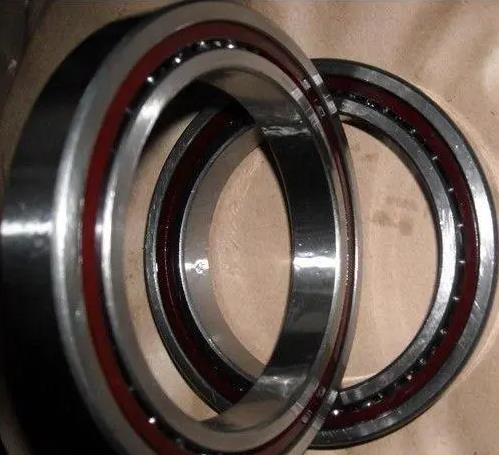

NSK 45BNR19STDUELP4Y S軸承代號說明
4
5
B
N
R
1
9
S
T
D
U
E
L
P
4
Y
-
S
45：高速角接觸球軸承，軸承內徑：45mm
BNR：接觸角 18°
19：尺寸系列：19系列
S：內外圈和滾動體是 SUJ2軸承鋼
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
DU：雙列萬能配對
EL：微預緊
P4Y：特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
-S：商業包裝，金色紙盒并覆膜，單個或成對包裝
45：
高速角接觸球軸承，軸承內徑：45mm
BNR：
接觸角 18°
19：
尺寸系列：19系列
S：
內外圈和滾動體是 SUJ2軸承鋼
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
DU：
雙列萬能配對
EL：
微預緊
P4Y：
特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
-S：
商業包裝，金色紙盒并覆膜，單個或成對包裝
NSK 45BNR19STDUELP4Y S軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 45 |
| 外徑 | D | 68 |
| 厚度 | B | 12 |
| 作用點位置 | a | 15.2 |
| rmin | 0.6 | |
| r1 min | 0.3 | |
| da min | 50 | |
| Da max | 63 | |
| Db max | 65.5 | |
| ra max | 0.6 | |
| rb max | 0.3 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 12.1 |
| 基本額定靜載荷 | Cor | 8.7 |
| 極限軸向載荷 | 12.4 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 24800 | |
| 油潤滑 - 單列、無預緊 | 35400 | |
| 脂潤滑 - 雙列、EL預緊 | 21080 | |
| 脂潤滑 - 雙列、EL預緊（連續安全運行） | 15810 | |
| 油潤滑 - 雙列、EL預緊 | 30090 | |
| 油潤滑 - 雙列、EL預緊（連續安全運行） | 22567.5 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.6 |
| 質量（參考值） | 0.125 | |
| 計算結果 | ||
| 預緊力（N） | 50 N | |
| 軸向剛度（N/μm） | 41 N/μm | |
| 徑向剛度（N/μm） | 266.5 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
