NSK 45BNR10ETYNDBBELP4 Q軸承代號說明
4
5
B
N
R
1
0
E
T
Y
N
D
B
B
E
L
P
4
-
Q
45：高速角接觸球軸承，軸承內徑：45mm
BNR：接觸角 18°
10：尺寸系列：10系列
E：滾動體是超長壽命鋼材質，內外圈是 SUJ2軸承鋼材質
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DBB：四列串聯背對背（ <<>>）配對
EL：微預緊
P4：ISO 4級精度

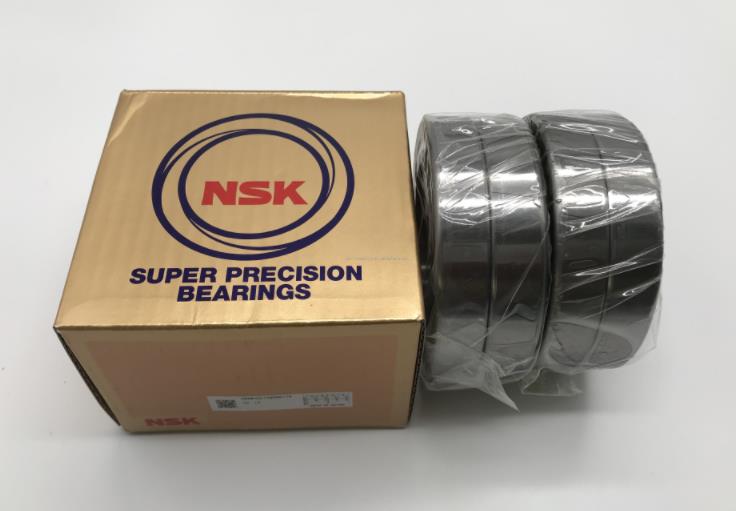

-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
45：
高速角接觸球軸承，軸承內徑：45mm
BNR：
接觸角 18°
10：
尺寸系列：10系列
E：
滾動體是超長壽命鋼材質，內外圈是 SUJ2軸承鋼材質
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DBB：
四列串聯背對背（ <<>>）配對
EL：
微預緊
P4：
ISO 4級精度
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝
NSK 45BNR10ETYNDBBELP4 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 45 |
| 外徑 | D | 75 |
| 厚度 | B | 16 |
| 作用點位置 | a | 17.6 |
| rmin | 1 | |
| r1 min | 0.6 | |
| da min | 51 | |
| Da max | 69 | |
| Db max | 70 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 11.7 |
| 基本額定靜載荷 | Cor | 9 |
| 極限軸向載荷 | 12.7 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 25000 | |
| 油潤滑 - 單列、無預緊 | 35700 | |
| 脂潤滑 - 四列、EL預緊 | 18750 | |
| 脂潤滑 - 四列、EL預緊（連續安全運行） | 14062.5 | |
| 油潤滑 - 四列、EL預緊 | 26775 | |
| 油潤滑 - 四列、EL預緊（連續安全運行） | 20081.25 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.6 |
| 質量（參考值） | 0.259 | |
| 計算結果 | ||
| 預緊力（N） | 100 N | |
| 軸向剛度（N/μm） | 88 N/μm | |
| 徑向剛度（N/μm） | 572 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
