NSK 30BNR19STSUELP3軸承代號說明
3
0
B
N
R
1
9
S
T
S
U
E
L
P
3
30：高速角接觸球軸承，軸承內徑：30mm
BNR：接觸角 18°
19：尺寸系列：19系列
S：內外圈和滾動體是 SUJ2軸承鋼
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：單列萬能配對
EL：微預緊
P3：特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級
30：
高速角接觸球軸承，軸承內徑：30mm
BNR：
接觸角 18°
19：
尺寸系列：19系列
S：
內外圈和滾動體是 SUJ2軸承鋼
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：
單列萬能配對
EL：
微預緊
P3：
特殊精度等級，尺寸精度ISO 4級，旋轉精度ISO 2級

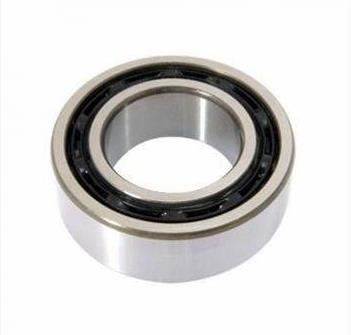

NSK 30BNR19STSUELP3軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 30 |
| 外徑 | D | 47 |
| 厚度 | B | 9 |
| 作用點位置 | a | 10.8 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 32.5 | |
| Da max | 44.5 | |
| Db max | 45.8 | |
| ra max | 0.3 | |
| rb max | 0.15 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 6.3 |
| 基本額定靜載荷 | Cor | 4.05 |
| 極限軸向載荷 | 5.75 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 36400 | |
| 油潤滑 - 單列、無預緊 | 52000 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 27300 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 39000 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.5 |
| 質量（參考值） | 0.048 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為：25 N。三列使用時，預緊力為：34 N。四列使用時，預緊力為：50 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為：28 N/μm。三列使用時，軸向剛度為：41.44 N/μm。四列使用時，軸向剛度為：56 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
