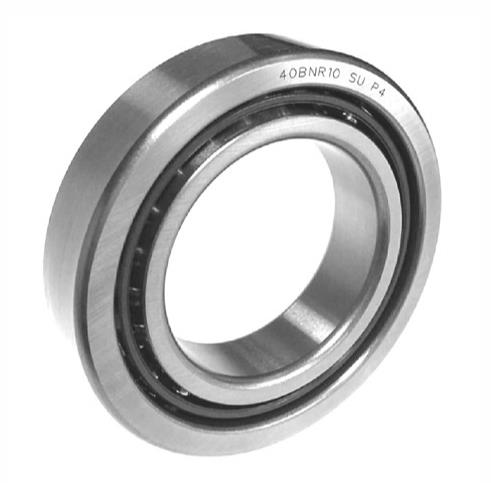

NSK 30BNR10STYNDBLP4 Q軸承代號說明
3
0
B
N
R
1
0
S
T
Y
N
D
B
L
P
4
-
Q
30：高速角接觸球軸承，軸承內徑：30mm
BNR：接觸角 18°
10：尺寸系列：10系列
S：內外圈和滾動體是 SUJ2軸承鋼
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：雙列背對背（<>）配對
L：輕預緊
P4：ISO 4級精度
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
30：
高速角接觸球軸承，軸承內徑：30mm
BNR：
接觸角 18°
10：
尺寸系列：10系列
S：
內外圈和滾動體是 SUJ2軸承鋼
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：
雙列背對背（<>）配對
L：
輕預緊
P4：
ISO 4級精度
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝
NSK 30BNR10STYNDBLP4 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 30 |
| 外徑 | D | 55 |
| 厚度 | B | 13 |
| 作用點位置 | a | 13.3 |
| rmin | 1 | |
| r1 min | 0.6 | |
| da min | 36 | |
| Da max | 49 | |
| Db max | 50 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 8.65 |
| 基本額定靜載荷 | Cor | 5.75 |
| 極限軸向載荷 | 8.2 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 33000 | |
| 油潤滑 - 單列、無預緊 | 47100 | |
| 脂潤滑 - 雙列、L預緊 | 26400 | |
| 脂潤滑 - 雙列、L預緊（連續安全運行） | 19800 | |
| 油潤滑 - 雙列、L預緊 | 37680 | |
| 油潤滑 - 雙列、L預緊（連續安全運行） | 28260 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.3 |
| 質量（參考值） | 0.124 | |
| 計算結果 | ||
| 預緊力（N） | 105 N | |
| 軸向剛度（N/μm） | 52 N/μm | |
| 徑向剛度（N/μm） | 312 N/μm | |
| 測量軸向游隙（μm） | -5μm | |
