NSK 25TAC02DT85SUHPN7D AS2S Q軸承代號說明
2
5
T
A
C
0
2
D
T
8
5
S
U
H
P
N
7
D
-
A
S
2
S
-
Q
25：軸承內徑：25mm
TAC：高載荷驅動用滾珠絲杠支撐軸承
02：尺寸系列，02系列
D：內部樣式記號，接觸角 55°
T85：尼龍46聚酰胺樹脂保持架
SU：單列萬能配對
H：重預緊
PN7D：NESCLASS 7D 級（約 P4級精度）
-AS2：高負載用潤滑脂，推薦使用溫度 -10~110℃
S：油脂填充量代號，約填充空間容積的 35%
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
25：
軸承內徑：25mm
TAC：
高載荷驅動用滾珠絲杠支撐軸承
02：
尺寸系列，02系列
D：
內部樣式記號，接觸角 55°
T85：
尼龍46聚酰胺樹脂保持架
SU：
單列萬能配對
H：
重預緊
PN7D：
NESCLASS 7D 級（約 P4級精度）
-AS2：
高負載用潤滑脂，推薦使用溫度 -10~110℃
S：
油脂填充量代號，約填充空間容積的 35%
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝

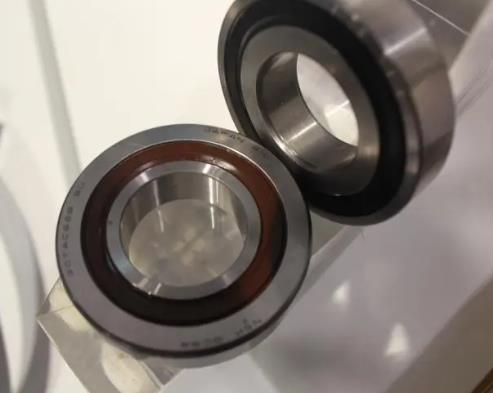

NSK 25TAC02DT85SUHPN7D AS2S Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 25 |
| 外徑 | D | 52 |
| 厚度 | 15 | |
| rmin | 1 | |
| r1 min | 0.6 | |
| d1 | 30.8 | |
| d2 | 38.1 | |
| D1 | 39.6 | |
| D2 | 47.3 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷（單列） | Ca | 37 |
| 極限軸向靜載荷（單列） | 36 | |
| 允許軸向靜載荷（單列） | 25.2 | |
| 極限轉速（min-1） | ||
| 脂潤滑 | 7700 | |
| 油潤滑 | 9700 | |
| 其他參數 | ||
| 推薦潤滑脂填充量（cc） | 3 | |
| 接觸角（度） | 55 | |
| 質量（kg）（參考值） | 0.137 | |
