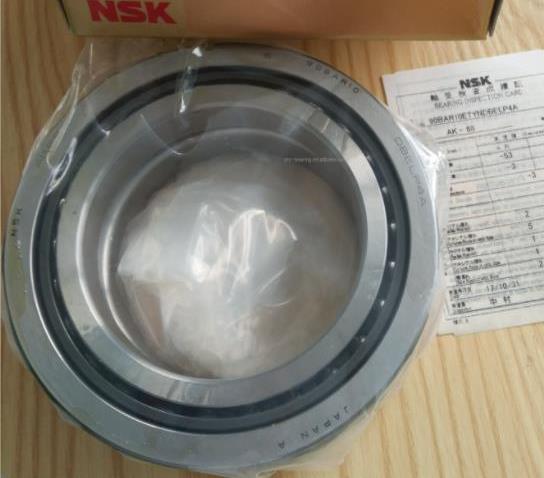

NSK 200BTR10SDBLP4A軸承代號說明
2
0
0
B
T
R
1
0
S
D
B
L
P
4
A
200：軸承內徑：200mm
BTR：高速推力角接觸球軸承，接觸角 40°，內徑和外徑尺寸符合標準系列，寬度特殊
10：尺寸系列：10系列
S：內外圈和滾動體是 SUJ2軸承鋼
DB：雙列背對背（<>）配對
L：輕預緊
P4A：外徑尺寸公差為特殊級，其他為ISO 4級精度
200：
軸承內徑：200mm
BTR：
高速推力角接觸球軸承，接觸角 40°，內徑和外徑尺寸符合標準系列，寬度特殊
10：
尺寸系列：10系列
S：
內外圈和滾動體是 SUJ2軸承鋼
DB：
雙列背對背（<>）配對
L：
輕預緊
P4A：
外徑尺寸公差為特殊級，其他為ISO 4級精度
NSK 200BTR10SDBLP4A軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 200 |
| 外徑 | D | 310 |
| 厚度（雙列） | B | 99 |
| rmin | 2.1 | |
| r1 min | 1.1 | |
| 作用點位置 | a | 131.7 |
| r1 min | 212 | |
| r1 min | 303 | |
| r1 min | 2 | |
| r1 min | 1 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Ca | 201 |
| 基本額定靜載荷 | Coa | 505 |
| 極限軸向載荷 | 292 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 輕（L）預緊 | 2210 | |
| 油潤滑 - 輕（L）預緊 | 2890 | |
| 脂潤滑 - 輕（L）預緊（連續安全運行） | 1408.875 | |
| 油潤滑 - 輕（L）預緊（連續安全運行） | 1842.375 | |
| 其他參數 | ||
| 接觸角（度） | 40 | |
| 質量（參考值） | 14.2 | |
| 計算結果 | ||
| 預緊力（N） | 10600 | |
| 軸向剛度（N/μm） | 1577 | |
| 測量軸向游隙（μm） | -38 | |
