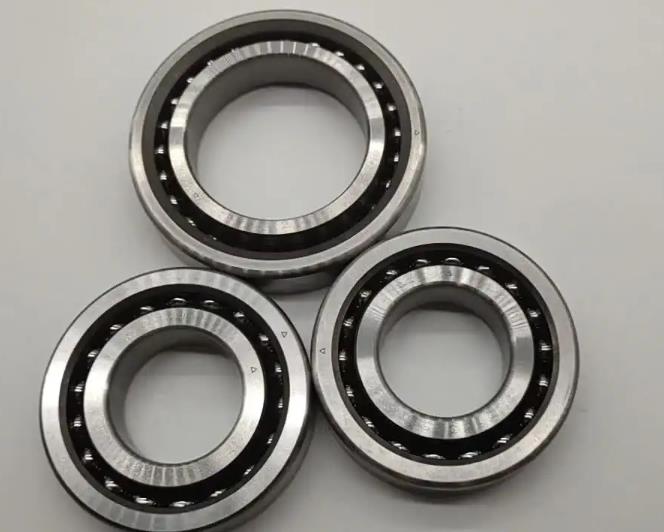

NSK 150BTR10STYNDBLP4A 6軸承代號說明
1
5
0
B
T
R
1
0
S
T
Y
N
D
B
L
P
4
A
-
6
150：軸承內徑：150mm
BTR：高速推力角接觸球軸承，接觸角 40°，內徑和外徑尺寸符合標準系列，寬度特殊
10：尺寸系列：10系列
S：內外圈和滾動體是 SUJ2軸承鋼
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：雙列背對背（<>）配對
L：輕預緊
P4A：外徑尺寸公差為特殊級，其他為ISO 4級精度
-6：工業包裝，一盒（卷/袋）內裝若干個軸承，超大品木箱包裝
150：
軸承內徑：150mm
BTR：
高速推力角接觸球軸承，接觸角 40°，內徑和外徑尺寸符合標準系列，寬度特殊
10：
尺寸系列：10系列
S：
內外圈和滾動體是 SUJ2軸承鋼
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：
雙列背對背（<>）配對
L：
輕預緊
P4A：
外徑尺寸公差為特殊級，其他為ISO 4級精度
-6：
工業包裝，一盒（卷/袋）內裝若干個軸承，超大品木箱包裝
NSK 150BTR10STYNDBLP4A 6軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 150 |
| 外徑 | D | 225 |
| 厚度（雙列） | B | 67.5 |
| rmin | 2.1 | |
| r1 min | 1.1 | |
| 作用點位置 | a | 95.5 |
| r1 min | 162 | |
| r1 min | 218 | |
| r1 min | 2 | |
| r1 min | 1 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Ca | 110 |
| 基本額定靜載荷 | Coa | 267 |
| 極限軸向載荷 | 104 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 輕（L）預緊 | 2975 | |
| 油潤滑 - 輕（L）預緊 | 3910 | |
| 脂潤滑 - 輕（L）預緊（連續安全運行） | 1896.5625 | |
| 油潤滑 - 輕（L）預緊（連續安全運行） | 2492.625 | |
| 其他參數 | ||
| 接觸角（度） | 40 | |
| 質量（kg）（參考值） | 4.35 | |
| 計算結果 | ||
| 預緊力（N） | 5430 | |
| 軸向剛度（N/μm） | 1172 | |
| 測量軸向游隙（μm） | -25 | |
