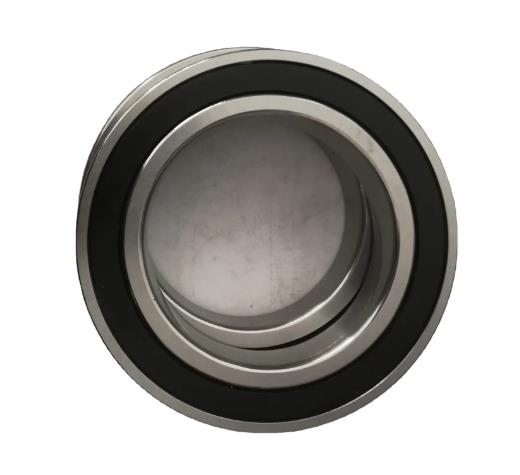

NSK 120BER10XTV1VDUELP01軸承代號說明
1
2
0
B
E
R
1
0
X
T
V
1
V
D
U
E
L
P
0
1
120：高速角接觸球軸承，軸承內徑：120mm
BER：接觸角 25°
10：尺寸系列：10系列
X：滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
V1V：兩側帶非接觸式橡膠密封件
DU：雙列萬能配對
EL：微預緊
P01：未知公差精度代號
120：
高速角接觸球軸承，軸承內徑：120mm
BER：
接觸角 25°
10：
尺寸系列：10系列
X：
滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
V1V：
兩側帶非接觸式橡膠密封件
DU：
雙列萬能配對
EL：
微預緊
P01：
未知公差精度代號
NSK 120BER10XTV1VDUELP01軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 120 |
| 外徑 | D | 180 |
| 厚度 | B | 28 |
| 作用點位置 | a | 49 |
| BN | 6 | |
| SN | 16.2 | |
| r1 min | 1 | |
| rmin | 2 | |
| da min | 130 | |
| Da max | 170 | |
| Db max | 174 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 45.5 |
| 基本額定靜載荷 | Cor | 48.5 |
| 極限軸向載荷 | 58 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 12700 | |
| 油潤滑 - 單列、無預緊 | 20000 | |
| 脂潤滑 - 雙列、EL預緊 | 10795 | |
| 脂潤滑 - 雙列、EL預緊（連續安全運行） | 8096.25 | |
| 油潤滑 - 雙列、EL預緊 | 17000 | |
| 油潤滑 - 雙列、EL預緊（連續安全運行） | 12750 | |
| 其他參數 | ||
| 接觸角（度） | 25 | |
| 系數 | fo | - |
| 質量（參考值） | 2.14 | |
| 計算結果 | ||
| 預緊力（N） | 98 N | |
| 軸向剛度（N/μm） | 160 N/μm | |
| 徑向剛度（N/μm） | 320 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
