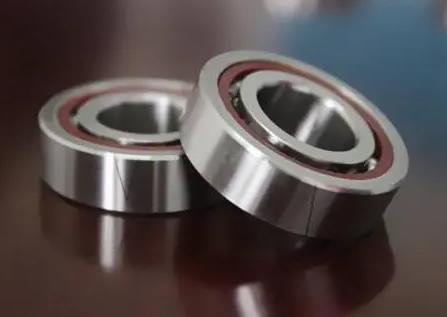

NSK 110BNR10XDBBP4YCA15軸承代號說明
1
1
0
B
N
R
1
0
X
D
B
B
P
4
Y
C
A
1
5
110：高速角接觸球軸承，軸承內徑：110mm
BNR：接觸角 18°
10：尺寸系列：10系列
X：滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
DBB：四列串聯背對背（ <<>>）配對
P4Y：特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
CA15：特殊軸向游隙，游隙中間值 15μm
110：
高速角接觸球軸承，軸承內徑：110mm
BNR：
接觸角 18°
10：
尺寸系列：10系列
X：
滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
DBB：
四列串聯背對背（ <<>>）配對
P4Y：
特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
CA15：
特殊軸向游隙，游隙中間值 15μm
NSK 110BNR10XDBBP4YCA15軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 110 |
| 外徑 | D | 170 |
| 厚度 | B | 28 |
| 作用點位置 | a | 36.7 |
| C | 33 | |
| BN | 6 | |
| SN | 16.2 | |
| r1 min | 1 | |
| rmin | 2 | |
| da min | 120 | |
| Da max | 160 | |
| Db max | 164 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 46 |
| 基本額定靜載荷 | Cor | 47 |
| 極限軸向載荷 | 44.5 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 15000 | |
| 油潤滑 - 單列、無預緊 | 23600 | |
| 脂潤滑 - 四列、0預緊 | 11250 | |
| 脂潤滑 - 四列、0預緊（連續安全運行） | 8437.5 | |
| 油潤滑 - 四列、0預緊 | 17700 | |
| 油潤滑 - 四列、0預緊（連續安全運行） | 13275 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.9 |
| 質量（參考值） | 2 | |
| 計算結果 | ||
| 預緊力（N） | 0 N | |
| 軸向剛度（N/μm） | 0 N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
