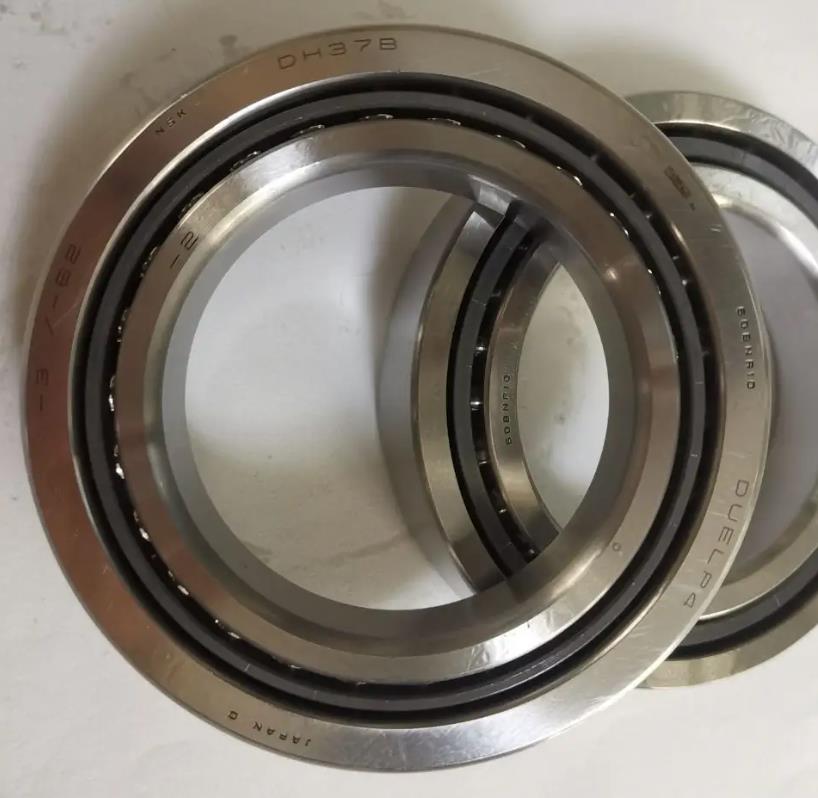

NSK 100BNR10ETYNDULP4Y Q軸承代號說明
1
                                                0
                                                0
                                            B
                                                N
                                                R
                                            1
                                                0
                                            E
                                            T
                                                Y
                                                N
                                            D
                                                U
                                            L
                                            P
                                                4
                                                Y
                                            -
                                                Q
                                            100:高速角接觸球軸承,軸承內徑:100mm

                BNR:接觸角 18°

                10:尺寸系列:10系列

                E:滾動體是超長壽命鋼材質,內外圈是 SUJ2軸承鋼材質

                TYN:滾動體引導聚酰胺樹脂保持架,連續使用極限溫度 120℃

                DU:雙列萬能配對

                L:輕預緊

                P4Y:特殊級精度,內圈內徑、外圈外徑尺寸差進行特殊管理,其他為ISO 4級

                -Q:商業包裝,金色紙盒不覆膜單個或成對包裝
                                100:
高速角接觸球軸承,軸承內徑:100mm
                    BNR:
接觸角 18°
                    10:
尺寸系列:10系列
                    E:
滾動體是超長壽命鋼材質,內外圈是 SUJ2軸承鋼材質
                    TYN:
滾動體引導聚酰胺樹脂保持架,連續使用極限溫度 120℃
                    DU:
雙列萬能配對
                    L:
輕預緊
                    P4Y:
特殊級精度,內圈內徑、外圈外徑尺寸差進行特殊管理,其他為ISO 4級
                    -Q:
商業包裝,金色紙盒不覆膜單個或成對包裝
                    NSK 100BNR10ETYNDULP4Y Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸(mm) | ||
| 內徑 | d | 100 |
| 外徑 | D | 150 |
| 厚度 | B | 24 |
| 作用點位置 | a | 32.3 |
| rmin | 1.5 | |
| r1 min | 1 | |
| da min | 109 | |
| Da max | 141 | |
| Db max | 144 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本額定載荷(kN) | ||
| 基本額定動載荷 | Cr | 36 |
| 基本額定靜載荷 | Cor | 36 |
| 極限軸向載荷 | 52 | |
| 極限轉速(min-1) | ||
| 脂潤滑 - 單列、無預緊 | 12000 | |
| 油潤滑 - 單列、無預緊 | 17200 | |
| 脂潤滑 - 雙列、L預緊 | 9600 | |
| 脂潤滑 - 雙列、L預緊(連續安全運行) | 7200 | |
| 油潤滑 - 雙列、L預緊 | 13760 | |
| 油潤滑 - 雙列、L預緊(連續安全運行) | 10320 | |
| 其他參數 | ||
| 接觸角(度) | 18 | |
| 系數 | fo | 10.9 |
| 質量(參考值) | 1.34 | |
| 計算結果 | ||
| 預緊力(N) | 352 N | |
| 軸向剛度(N/μm) | 123 N/μm | |
| 徑向剛度(N/μm) | 738 N/μm | |
| 測量軸向游隙(μm) | -10μm | |
