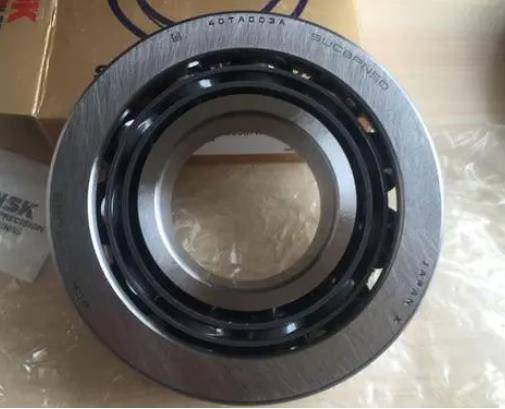

NSK 100BAR10HTYNDBELP-04軸承代號說明
1
0
0
B
A
R
1
0
H
T
Y
N
D
B
E
L
P
-
0
4
100：軸承內徑：100mm
BAR：高速推力角接觸球軸承，接觸角 30°，內徑和外徑尺寸符合標準系列，寬度特殊
10：尺寸系列：10系列
H：滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：雙列背對背（<>）配對
EL：微預緊
P-04：未知特殊精度
100：
軸承內徑：100mm
BAR：
高速推力角接觸球軸承，接觸角 30°，內徑和外徑尺寸符合標準系列，寬度特殊
10：
尺寸系列：10系列
H：
滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：
雙列背對背（<>）配對
EL：
微預緊
P-04：
未知特殊精度
NSK 100BAR10HTYNDBELP-04軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 100 |
| 外徑 | D | 150 |
| 厚度（雙列） | B | 45 |
| rmin | 1.5 | |
| r1 min | 1 | |
| 作用點位置 | a | 47.3 |
| r1 min | 109 | |
| r1 min | 144 | |
| r1 min | 1.5 | |
| r1 min | 0.8 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Ca | 43.5 |
| 基本額定靜載荷 | Coa | 100 |
| 極限軸向載荷 | 46.5 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 輕（L）預緊 | 5780 | |
| 油潤滑 - 輕（L）預緊 | 7140 | |
| 脂潤滑 - 輕（L）預緊（連續安全運行） | 3684.75 | |
| 油潤滑 - 輕（L）預緊（連續安全運行） | 4551.75 | |
| 其他參數 | ||
| 接觸角（度） | 30 | |
| 質量（kg）（參考值） | 1.22 | |
| 計算結果 | ||
| 預緊力（N） | 2050 | |
| 軸向剛度（N/μm） | 543 | |
| 測量軸向游隙（μm） | -20 | |
NSK 100BAR10HTYNDBELP-04軸承相關產品推薦
| 其他型號 | 市場價 | 喬峰價 | 庫存 |
| NSK 100BAR10HTYNDBELP-04軸承 | ￥10162.43元 | - | 2 |
