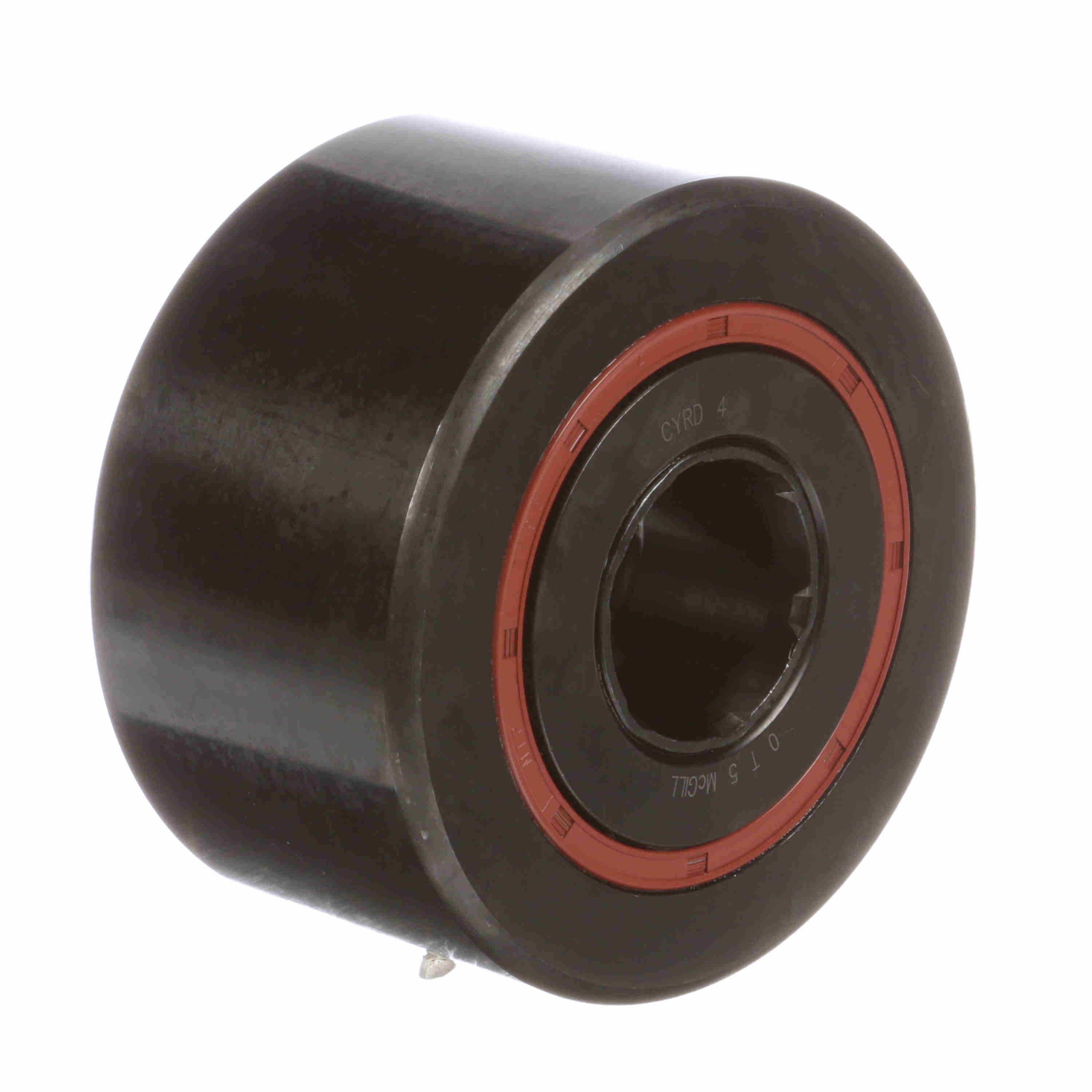

MCGILL CYRD1-1/2軸承代號說明
C
Y
R
D
1
-
1
/
2
CYR：Cam Yoke Roller，凸輪滾輪軸承
D：重型承重
1-1/2：公稱軸承內徑：1+1/2 in
CYR：
Cam Yoke Roller，凸輪滾輪軸承
D：
重型承重
1-1/2：
公稱軸承內徑：1+1/2 in
MCGILL CYRD1-1/2軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 滾輪外徑 RD | 1.5 |
| 滾輪外徑公差 | +0/-0.001 |
| 滾輪寬度 W | 0.875 |
| 滾輪寬度公差 | +0/-0.001 |
| 滾輪內徑 SD | 0.438 |
| 滾輪內徑公差 | +0.0002/-0.0004 |
| 滾輪內徑寬度 W1 | 0.9375 |
| 滾輪內徑寬度公差 | +0.005/-0.01 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (in) | |
| 孔中心距 HC | 0.38 |
| 最小凸臺直徑 E | 1.09 |
| 內圈圓角半徑 Ri | 0.04 |
| 外圈圓角半徑 Ro | 0.06 |
| 推薦軸直徑 (mm) | |
| 推配合 PF | 0.437 |
| 推配合公差 PFT | ±0.0002 |
| 緊配合 PF | 0.4376 |
| 緊配合公差 PFT | ±0.0002 |
| 壓配合 PF | 0.4378 |
| 壓配合公差 PFT | ±0.0002 |
| 重量（lb） | |
| 0.35 | |
| 載荷（lb） | |
| 滾輪動載荷 | 5000 |
| 滾輪靜載荷 | 4100 |
