在之前的文章中，我們曾多次介紹過軸承座的密封方式，如《NTN軸承座安裝單元特殊密封系統及帶端蓋特性簡介》、《NTN外球面軸承密封分類簡介》，今天，繼續為大家介紹幾種常見的軸承座密封及設計圖紙。

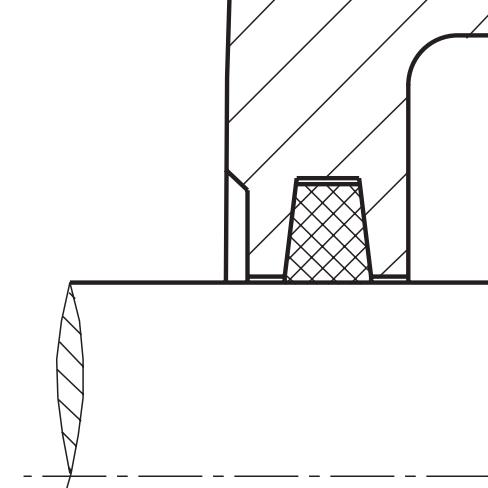

1、毛氈密封件。氈條是許多軸承座的標準密封方式，該類密封易于安裝，可用于高達5m/s的圓周速度，磨合期（約2小時）后可達到15m/s，毛氈密封件適用于潤滑脂潤滑和 -20至+100°C 的使用溫度，亦有特殊材質的毛氈密封件，可在高達約300°C的高溫下運行。

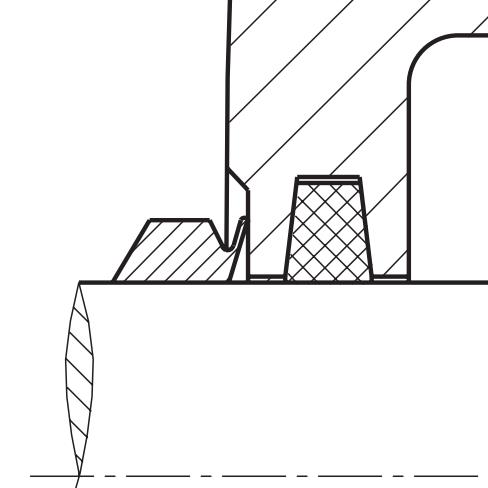

2、V形密封圈。V形密封圈通常與毛氈密封件結合使用，也可以使用雙唇密封代替毛氈，提供了額外且廉價的防止?jié)駳膺M入軸承殼的保護，V形密封圈可用于圓周速度高達15m/s的轉速，該類密封圈由丁腈橡膠（NBR）制成，適用于100℃以下的溫度，如果要求更高的溫度，則需要特殊材料（如氟橡膠）。V形密封圈不僅適用于潤滑脂潤滑的軸承座，還可作為油潤滑軸承座的輔助密封。

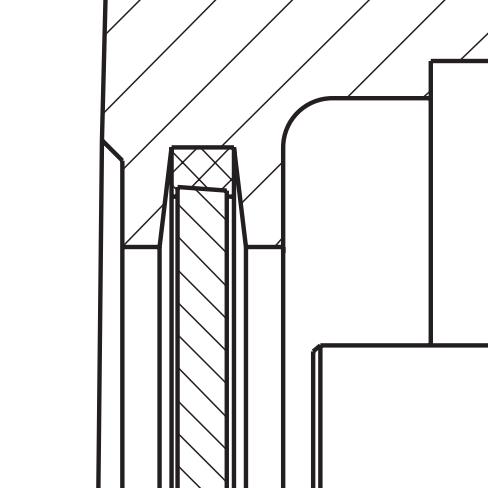

3、端蓋。如果軸端部在軸承座殼體中，則應使用端蓋密封，端蓋由灰鑄鐵制成，并配有毛氈條，適用于100°C以下的使用溫度。

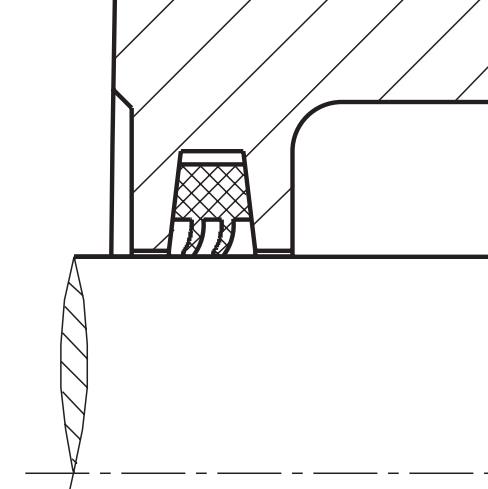

4、雙層唇形密封件。軸承座外殼可在環槽（如有）中容納雙層唇形密封，該密封件也由NBR（丁腈橡膠）材料制成，摩擦扭矩增加較低，對外來顆粒和水分有最佳保護，安裝時在密封唇之間引入潤滑脂，并在運行過程中持續不斷，從而提高密封性能，該類密封件的最大軸偏差為±0.5°，軸的最大圓周速度為15m/s，最高工作溫度為 -20°C至+110°C，對于溫度高達200°C的應用，可根據要求使用氟橡膠或聚四氟乙烯制成的雙唇密封件。

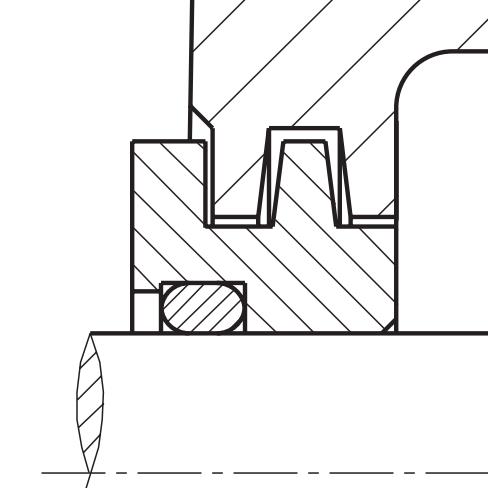

5、圓繩迷宮密封。多個軸承座外殼可以配備這種非接觸式密封，插入迷宮環和軸之間的圓繩用于提升迷宮環密封，不需要對該密封件的圓周速度進行任何限制，該類密封件的最大軸偏差為 ±0.5°，最高使用溫度為 200°C。
